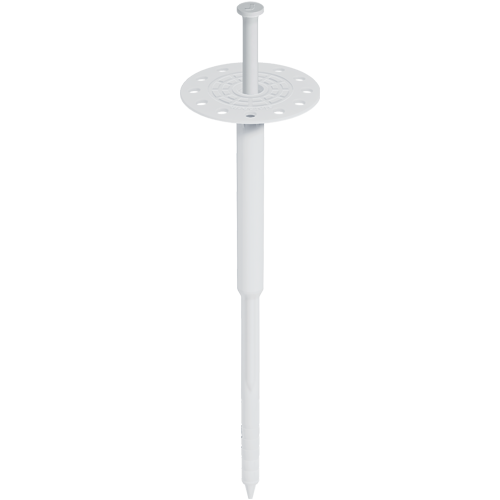

EJOT® H1 eco

Produktdetails

  • Anwendungen

    Universalschlagdübel

    • Zugelassen für alle Baustoffklassen (A, B, C, D, E)
    • Für alle Dämmstoffe
    • Für die oberflächenbündige Montage
    • Mit Europäischer Technischer Bewertung (ETA)
  • Eigenschaften

    • Zugelassen für alle Baustoffklassen (A, B, C, D, E)
    • Stabiler Stahlnagel (bruchsicher)
    • Optimales Tellereinzugsverhalten
    • Kunststoffmontageelement zur Reduzierung von Wärmebrücken (0,001 W/K)
    • Mit Zusatzteller montierbar
    • Kürzeste Verankerungstiefe, minimale Bohrlochtiefe
    • Hohe Lasten für Ihre Sicherheit
    • Günstiger Dübelverbrauch
    • Nagel vormontiert für schnelle Montage
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Tellerdurchmesser: 60 mm
    • Bohrlochtiefe h1 ≥: 35 mm
    • Verankerungstiefe hef≥: 25 mm
    • Punktbezogener Wärmedurchgangskoeffizient χ: 0,001 W/K
    • Nutzungskategorien ETA*: A, B, C
    • Europäische Technische Bewertung: ETA-11/0192

    *Geeignet gemäß ÖNORM B 6124 für Beton, Vollstein und Hochlochziegel

    Charakteristische Lasten:
    Baustoffklasse A:

    • Normalbeton ≥ C 12/15 nach EN 206-1: 0,9 kN
    • Normalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 0,9 kN

    Baustoffklasse B:

    • Mauerziegel (Mz) nach DIN 105: 0,9 kN
    • Kalksandvollstein (KS) nach DIN EN 106: 0,9 kN

    Baustoffklasse C:

    • Hochlochziegel (Hlz) nach DIN 105, Rohdichte ≥ 1,2 kg/dm3: 0,75 kN
    • Hochlochziegel (Hlz) nach DIN 105, Rohdichte ≥ 0,9 kg/dm3: 0,6 kN
    • Kalksandlochstein (KSL) nach DIN EN 106: 0,9 kN

    Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutschland: 3). Bitte Zulassung beachten.

Passende Dübellänge finden: WDVS-Dübelkonfigurator


Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Tellerdurchmesser mm Dübeldurchmesser mm Länge mm Nutzungskategorien VPE
    EJOT H1 eco 095 8746095400 60.0 8.0 95.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    95.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 095
    VPE
    100
    EJOT H1 eco 115 8746115400 60.0 8.0 115.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    115.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 115
    VPE
    100
    EJOT H1 eco 135 8746135400 60.0 8.0 135.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    135.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 135
    VPE
    100
    EJOT H1 eco 155 8746155400 60.0 8.0 155.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    155.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 155
    VPE
    100
    EJOT H1 eco 175 8746175400 60.0 8.0 175.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    175.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 175
    VPE
    100
    EJOT H1 eco 195 8746195400 60.0 8.0 195.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    195.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 195
    VPE
    100
    EJOT H1 eco 215 8746215400 60.0 8.0 215.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    215.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 215
    VPE
    100
    EJOT H1 eco 235 8746235400 60.0 8.0 235.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    235.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 235
    VPE
    100
    EJOT H1 eco 255 8746255400 60.0 8.0 255.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    255.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 255
    VPE
    100
    EJOT H1 eco 275 8746275400 60.0 8.0 275.0 A, B, C, D, E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    275.0
    Nutzungskategorien
    A, B, C, D, E
    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schlagdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT H1 eco 275
    VPE
    100
