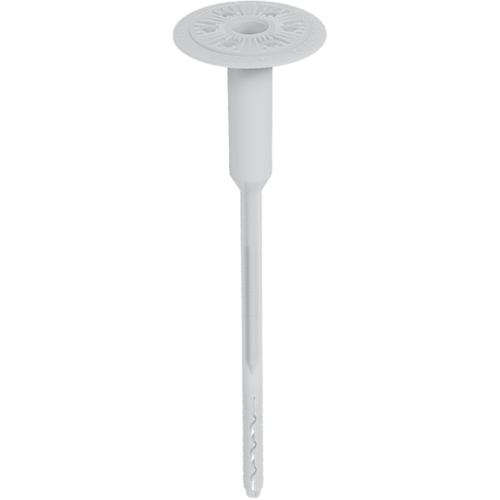

ejotherm® STR U 2G

Produktdetails

  • Anwendungen

    Universalschraubdübel für die vertiefte und oberflächenbündige Montage in Beton und Mauerwerk

    • Für alle Untergründe (A, B, C, D, E)
    • Für alle Dämmstoffe
    • Für die vertiefte und oberflächenbündige Montage
    • Für homogene und glatte Oberflächen
    • Bis zu 40% schnellere Einschraubzeit
    • Mit Europäischer Technischer Zulassung (ETA)
  • Eigenschaften

    • Zugelassen für alle Baustoffklassen
    • Das EJOT STR-Prinzip mit ejotherm STR-Rondelle für homogene Oberflächen und gleichmäßigen Putzauftrag – einfach und schnell ohne Frässtaub
    • Bis zu 40% schnellere Einschraubzeit
    • Optimierte Wärmebrücken (0,001 W/K)
    • Alternativ oberflächenbündig mit ejotherm STR-Stopfen montierbar
    • Kürzeste Verankerungstiefen, höchste Lasten für maximale Sicherheit und günstigen Dübelverbrauch
    • Dauerhafter Anpressdruck
    • Schraube vormontiert für schnelle Montage
    • 100% Setzkontrolle: das Versenken des Tellers signalisiert die sichere Verankerung
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Tellerdurchmesser: 60 mm
    • Bohrlochtiefe, vertiefter Einbau h1 ≥: 50 mm (90 mm)
    • Bohrlochtiefe, oberflächenbündiger Einbau h2 ≥: 35 mm (75 mm)
    • Verankerungstiefe hef≥: 25 mm (65 mm)
    • Schraubantrieb: TORX T30
    • Punktbezogener Wärmedurchgangskoeffizient χ:
      vertiefter Einbau: 0,001 W/K
      oberflächenbündiger Einbau: 0,002 W/K
    • Nutzungskategorien ETA*: A, B, C, D, E
    • DIBt-Zulassung: Z-21.2-1769
    • Europäische Technische Zulassung: ETA-04-0023

    Werte in Klammern: Verankerung in Porenbeton (Nutzungskategorie E)
    *Geeignet gemäß ÖNORM B 6124 für Beton, Vollstein und Hochlochziegel


    Charakteristische Lasten

    Baustoffklasse A:
    • Normalbeton ≥ C 12/15 nach EN 206-1: 1,5 kN
    • Normalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 1,5 kN
    • Wetterschale aus Beton C 16/20 - C 50/60: 1,5 kN
    Baustoffklasse B:
    • Mauerziegel (Mz) nach DIN 105: 1,5 kN
    • Kalksandvollstein (KS) nach DIN EN 106: 1,5 kN
    • Vollsteine aus Leichtbeton (V) nach DIN 18182: 0,6 kN
    Baustoffklasse C:
    • Hochlochziegel (Hlz) nach DIN 105: 1,2 kN
    • Hochlochziegel (Hlz) Referenzstein nach ÖNORM B 6124: 0,75 kN
    • Kalksandlochstein (KSL) nach DIN EN 106: 1,5 kN
    • Hohlblock aus Leichtbeton (HbL) nach DIN 18151: 0,6 kN
    • Haufwerksporiger Leichtbeton (LAC): 0,9 kN
    Baustoffklasse E:
    • Porenbeton P2 - P7: 0,75 kN

    Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutschland: 3). Bitte Zulassung beachten.

Passende Dübellänge finden: WDVS-Dübelkonfigurator


Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen



Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Tellerdurchmesser mm Dübeldurchmesser mm Länge mm Nutzungskategorien VPE
    ejotherm STR U 2G 115 8719115400 60.0 8.0 115.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    115.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    vertiefte & oberflächenbündige Montage
    Toleranzausgleich
    3.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 115
    VPE
    100
    mehr
    ejotherm STR U 2G 135 8719135400 60.0 8.0 135.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    135.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    vertiefte & oberflächenbündige Montage nur oberflächenbündige Montage
    Toleranzausgleich
    10.0 30.0 50.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 135
    VPE
    100
    mehr
    ejotherm STR U 2G 155 8719155400 60.0 8.0 155.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    155.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    vertiefte & oberflächenbündige Montage nur oberflächenbündige Montage
    Toleranzausgleich
    70.0 10.0 30.0 50.0 mehr
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 155
    VPE
    100
    mehr
    ejotherm STR U 2G 175 8719175400 60.0 8.0 175.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    175.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    vertiefte & oberflächenbündige Montage nur oberflächenbündige Montage
    Toleranzausgleich
    10.0 30.0 70.0
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 175
    VPE
    100
    mehr
    ejotherm STR U 2G 195 8719195400 60.0 8.0 195.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    195.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    vertiefte & oberflächenbündige Montage nur oberflächenbündige Montage
    Toleranzausgleich
    10.0 30.0 50.0 70.0 90.0 mehr
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 195
    VPE
    100
    mehr
    ejotherm STR U 2G 215 8719215400 60.0 8.0 215.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    215.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    nur oberflächenbündige Montage vertiefte & oberflächenbündige Montage
    Toleranzausgleich
    10.0 30.0 50.0 70.0 90.0 mehr
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 215
    VPE
    100
    mehr
    ejotherm STR U 2G 235 8719235400 60.0 8.0 235.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    235.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    nur oberflächenbündige Montage vertiefte & oberflächenbündige Montage
    Toleranzausgleich
    90.0 70.0 50.0 30.0 10.0 110.0 mehr
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 235
    VPE
    100
    mehr
    ejotherm STR U 2G 255 8719255400 60.0 8.0 255.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    255.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    nur oberflächenbündige Montage vertiefte & oberflächenbündige Montage
    Toleranzausgleich
    90.0 70.0 50.0 30.0 10.0 110.0 mehr
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 255
    VPE
    100
    mehr
    ejotherm STR U 2G 275 8719275400 60.0 8.0 275.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    275.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    vertiefte & oberflächenbündige Montage nur oberflächenbündige Montage
    Toleranzausgleich
    10.0 30.0 50.0 90.0 110.0 70.0 mehr
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 275
    VPE
    100
    mehr
    ejotherm STR U 2G 295 8719295400 60.0 8.0 295.0 A,B,C,D,E 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    295.0
    Nutzungskategorien
    A,B,C,D,E
    Montageart
    nur oberflächenbündige Montage vertiefte & oberflächenbündige Montage
    Toleranzausgleich
    10.0 30.0 50.0 70.0 90.0 110.0 mehr
    Schlag-/Hammerdübel
    Schraubdübel
    Werkstoff
    Stahl
    Bestellbezeichnung
    ejotherm STR U 2G 295
    VPE
    100
    mehr
