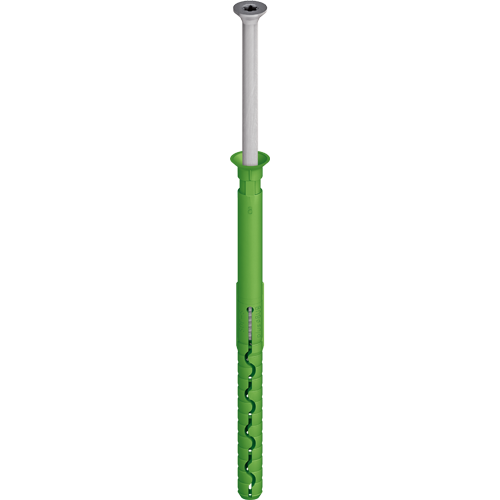

EJOT® SDF-S plus 8UB

Produktdetails

  • Anwendungen

    Klinkersystemdübel für Beton und Mauerwerk

    • Für Beton, Voll- und Lochbaustoffe (A, B, C, D)
    • Dübelhülse mit kleinem Senkkopf für die unauffällige Montage in der Fuge
  • Eigenschaften

    • Zugelassen für Beton, Voll- und Lochbaustoffe (A, B, C, D)
    • Dübelhülse mit kleinem Senkkopf für die unauffällige Montage in der Fuge
    • Verdrehsicherung
    • Universelle Spreizzone für sichere Verankerung
    • Hohe Lasten
    • Dübel mit erhöhtem Biegemoment
    • Schraube vormontiert für eine schnelle Montage
    • DIBt-Zulassung: Z-21.2-589
    • Technische Daten

      • Dübeldurchmesser: 8 mm
      • Senkkopfdurchmesser: 12 mm
      • Bohrlochtiefe h1 ≥: 80 mm
      • Verankerungstiefe hef ≥:  70 mm
      • Schraubantrieb: TORX T30
      • DIBt-Zulassung: Z-21.2-589



      Charakteristische Lasten:

      Baustoffklasse A:

      • Normalbeton ≥ C 12/15 nach EN 206-1: 1,0 kN
      • Wetterschale aus Beton ≥ B15: 0,25 kN

      Baustoffklasse B:

      • Mauerziegel (≥ Mz 12) nach DIN 105: 0,4 kN
      • Kalksandvollstein (≥ KS 12) nach DIN EN 106: 0,4 kN
      • Vollsteine aus Leichtbeton (V) nach DIN 18152: 0,2 kN

      Baustoffklasse C:

      • Hochlochziegel (Hlz) nach DIN 105: *
      • Hochlochziegel (Hlz) Referenzstein nach ÖNORM B 6124: 0,75 kN
      • Kalksandlochstein (≥ KSL 6) nach DIN EN 106: 0,25 kN
      • Hohlblock aus Leichtbeton (≥ HbL 2) nach DIN 18151: 0,15 kN

      Baustoffklasse D:

      • Haufwerksporiger Leichtbeton nach TGL: 0,3 kN

      *gemäß Zulassung durch Auszugsversuche am Objekt zu ermitteln.

      Die angegebenen zulässigen Lasten entsprechen geltenden deutschen Bauvorschriften. Nationale Sicherheitsfaktoren sind bereits berücksichtigt. Bitte Zulassung beachten.

Passende Dübellänge finden: WDVS-Dübelkonfigurator
WDVS-Produkte sind nur über Systemanbieter zu beziehen
Dübeldurchmesser mm Länge mm Nutzungskategorie Verankerungs-
tiefe hv
Schlag-/Hammerdübel VPE Artikelnummer Bestellbezeichnung
8.0
100.0 A 70.0 Schraubdübel 100 8786100460 EJOT SDF-S plus 8UB x 100
8.0
100.0 A 70.0 Schraubdübel 100 8786100660 EJOT SDF-S plus 8UB x 100
8.0
100.0 A 70.0 Schraubdübel 100 8786100692 EJOT SDF-S plus 8UB x 100
8.0
120.0 A 70.0 Schraubdübel 100 8786120460 EJOT SDF-S plus 8UB x 120
8.0
120.0 A 70.0 Schraubdübel 100 8786120660 EJOT SDF-S plus 8UB x 120
8.0
120.0 A 70.0 Schraubdübel 100 8786120692 EJOT SDF-S plus 8UB x 120
8.0
140.0 A 70.0 Schraubdübel 100 8786140460 EJOT SDF-S plus 8UB x 140
8.0
140.0 A 70.0 Schraubdübel 100 8786140660 EJOT SDF-S plus 8UB x 140
8.0
140.0 A 70.0 Schraubdübel 100 8786140692 EJOT SDF-S plus 8UB x 140
8.0
160.0 A 70.0 Schraubdübel 100 8786160460 EJOT SDF-S plus 8UB x 160
8.0
160.0 A 70.0 Schraubdübel 100 8786160660 EJOT SDF-S plus 8UB x 160
8.0
160.0 A 70.0 Schraubdübel 100 8786160692 EJOT SDF-S plus 8UB x 160
8.0
180.0 A 70.0 Schraubdübel 100 8786180460 EJOT SDF-S plus 8UB x 180
8.0
180.0 A 70.0 Schraubdübel 100 8786180660 EJOT SDF-S plus 8UB x 180
8.0
180.0 A 70.0 Schraubdübel 100 8786180692 EJOT SDF-S plus 8UB x 180
8.0
200.0 A 70.0 Schraubdübel 100 8786200460 EJOT SDF-S plus 8UB x 200
8.0
200.0 A 70.0 Schraubdübel 100 8786200660 EJOT SDF-S plus 8UB x 200
8.0
200.0 A 70.0 Schraubdübel 100 8786200692 EJOT SDF-S plus 8UB x 200
8.0
220.0 A 70.0 Schraubdübel 100 8786220460 EJOT SDF-S plus 8UB x 220
8.0
220.0 A 70.0 Schraubdübel 100 8786220660 EJOT SDF-S plus 8UB x 220
8.0
220.0 A 70.0 Schraubdübel 100 8786220692 EJOT SDF-S plus 8UB x 220
