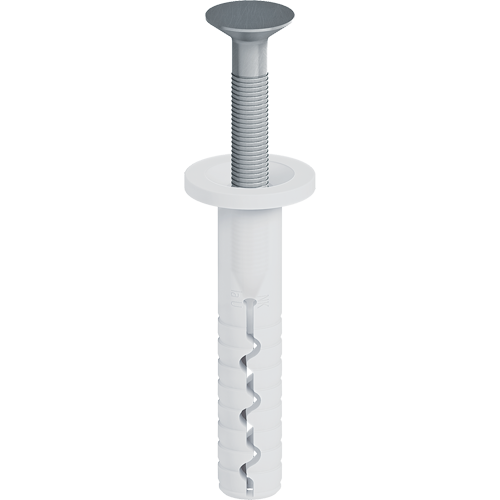

ejotherm® NK U

Produktdetails

  • Anwendungen

    Schienen-Nageldübel

    • Zur Montage von Halte- und Sockelschienen
    • Zugelassen für Beton, Voll- und Lochsteine
    • Mit Europäischer Technischer Zulassung (ETA)
  • Eigenschaften

    • Kürzeste Verankerungs- und minimale Bohrlochtiefen
    • Hohe Lasten für Ihre Sicherheit
    • Verarbeitung ohne Spezialwerkzeug
    • Nagel vormontiert für schnelle Montage
    • Zum Ausgleich von Fassadenunebenheiten Ausgleichstücke EJOT AS verwenden
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Kragendurchmesser: 16 mm
    • Bohrlochtiefe h1 ≥: 35 mm
    • Verankerungstiefe hef≥:  25mm
    • Nutzungskategorien nach ETA: A, B, C
    • Europäische Technischer Zulassung: ETA-05/0009



    Charakteristische Lasten:
    Baustoffklasse A:

    • Normalbeton ≥ C 12/15 nach EN 206-1: 1,2 kN
    • Normalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 1,2 kN

    Baustoffklasse B:

    • Mauerziegel (≥ Mz 12) nach DIN 105: 1,5 kN
    • Kalksandvollstein (≥ KS 12) nach DIN EN 106: 1,5 kN
    • Vollsteine aus Leichtbeton (V) nach DIN 18152: 0,5 kN

    Baustoffklasse C:

    • Hochlochziegel (Hlz) nach DIN 105: 0,9 kN
    • Kalksandlochstein (≥ KSL 6) nach DIN EN 106: 1,5 kN
    • Hohlblock aus Leichtbeton (≥ HbL) nach DIN 18151: 0,5 kN

    Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutschland: 3). Bitte Zulassung beachten.

Passende Dübellänge finden: WDVS-Dübelkonfigurator


Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Dübeldurchmesser mm Länge mm Schlag-/Hammerdübel VPE
    ejotherm NK U 045 8797045400 8.0 45.0 Schlagdübel 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    45.0
    Schlag-/Hammerdübel
    Schlagdübel
    Bestellbezeichnung
    ejotherm NK U 045
    VPE
    100
    ejotherm NK U 065 8797065400 8.0 65.0 Schlagdübel 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    65.0
    Schlag-/Hammerdübel
    Schlagdübel
    Bestellbezeichnung
    ejotherm NK U 065
    VPE
    100
    ejotherm NK U 085 8797085400 8.0 85.0 Schlagdübel 100

    Technische Details

    Dübeldurchmesser
    8.0
    Länge
    85.0
    Schlag-/Hammerdübel
    Schlagdübel
    Bestellbezeichnung
    ejotherm NK U 085
    VPE
    100
