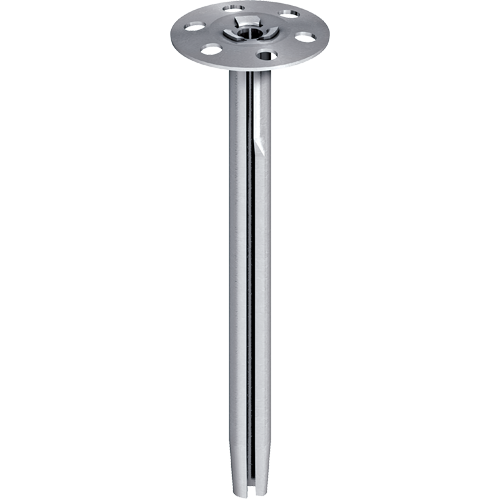

EJOT® Dämmstoffmetallhalter DMH

Produktdetails

  • Anwendungen

    • Zur Befestigung von harten Dämmstoffen
    • In Verbindung mit EJOT® Dämmstoffmetallhaltelteller DMT, auch zur Befestigung von weichen Dämmstoffen
    • Zur Befestigung von Dämmstoffen bei erhöhten Brandschutzanforderungen
  • Eigenschaften

    • Einfache Montage durch Einschlagen, selbstspreizend
    • Brandklasse A1: Nicht brennbar gemäß DIN EN 13501-1:2010-01 (Prüfzeugnis-Nr. PZ 3.1/17-226-1)
  • Technische Daten

    Kennwerte

    • Durchmesser Teller: 35 mm
    • Durchmesser Schaft: 8 mm
    • Durchmesser Bohrer: 8 mm
    • Bohrlochtiefe ≥ t: 60 mm
    • Verankerungstiefe ≥ hv: 40 mm
    • Axialer Abstand a ≥: 160 mm
    • Randabstand ar≥: 80 mm
    • Minimale Bauteildicke hmin: 100 mm

    Charakteristische Lasten

    Empfohlene Zuglasten Frec

    • Beton ≥ B25: 0,20 kN
    • Kalksandvollstein: 0,20 kN
    • Mauerziegel: 0,20 kN
    • Hochlochziegel: 0,05 kN
    • Kalksandlochstein: 0,05 kN

    Empfohlene Querlasten Frec

    • Beton ≥ B25: 0,25 kN
    • Kalksandvollstein: 0,25 kN
    • Mauerziegel: 0,25 kN
    • Hochlochziegel: 0,10 kN
    • Kalksandlochstein: 0,15 kN

    Hinweis
    Verwendet werden die EJOT® Dämmstoffhalter für die Befestigung von weichen und harten Dämmstoffen in der vorgehängten hinterlüfteten Fassade. Die Befestigung von Dämmplatten erfolgt nach DIN 18516-1.
    Das Bohrverfahren in Porenbeton und Lochsteinmauerwerk muss im Drehgang erfolgen.
    Für den Einsatz im nicht zugänglichen Bereich einer vorgehängten hinterlüfteten Fassade empfehlen wir die Verwendung des Dämmstoffmetallhalters aus Edelstahl.

DMH aus Edelstahl auf Anfrage.

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Werkstoff Dämmstoffdicke mm Dübellänge mm VPE Verfügbarkeit * Preis / 100
    DMH-8x80-V 9800030301 8.0 Stahl Alu-Zink 1.0 - 30.0 80.0 250 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    1.0 - 30.0
    Dübellänge
    80.0
    Verfügbarkeit
    Bestellbezeichnung
    DMH-8x80-V
    VPE
    250
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    DMH-8x110-V 9800030602 8.0 Stahl Alu-Zink 30.0 - 60.0 110.0 250 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    30.0 - 60.0
    Dübellänge
    110.0
    Verfügbarkeit
    Bestellbezeichnung
    DMH-8x110-V
    VPE
    250
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    DMH-8x140-V 9800030603 8.0 Stahl Alu-Zink 60.0 - 90.0 140.0 250 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    60.0 - 90.0
    Dübellänge
    140.0
    Verfügbarkeit
    Bestellbezeichnung
    DMH-8x140-V
    VPE
    250
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    DMH-8x170-V 9800030912 8.0 Stahl Alu-Zink 90.0 - 120.0 170.0 250 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    90.0 - 120.0
    Dübellänge
    170.0
    Verfügbarkeit
    Bestellbezeichnung
    DMH-8x170-V
    VPE
    250
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    DMH-8x200-V 9800031215 8.0 Stahl Alu-Zink 120.0 - 150.0 200.0 250 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    120.0 - 150.0
    Dübellänge
    200.0
    Verfügbarkeit
    Bestellbezeichnung
    DMH-8x200-V
    VPE
    250
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    DMH-8x250-V 9800031520 8.0 Stahl Alu-Zink 150.0 - 200.0 250.0 200 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    150.0 - 200.0
    Dübellänge
    250.0
    Verfügbarkeit
    Bestellbezeichnung
    DMH-8x250-V
    VPE
    200
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    DMH-8x300-V 9800031300 8.0 Stahl Alu-Zink 200.0 - 250.0 300.0 200 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    8.0
    Werkstoff
    Stahl Alu-Zink
    Dämmstoffdicke
    200.0 - 250.0
    Dübellänge
    300.0
    Verfügbarkeit
    Bestellbezeichnung
    DMH-8x300-V
    VPE
    200
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
