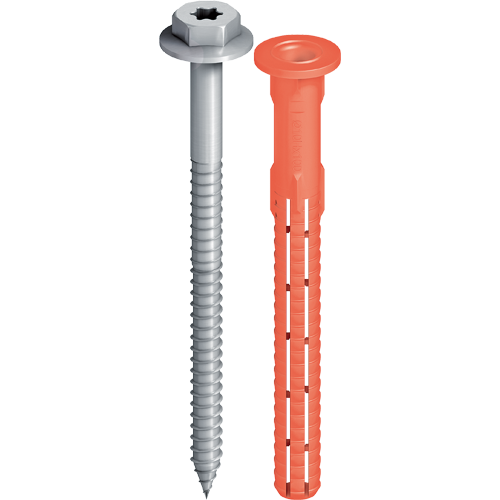

EJOT® Universaldübel SDF-KB-10H

Produktdetails

  • Anwendungen

    • Verankerung von Anbauteilen aus Metall
    • Für nicht tragende redundanten Systeme nach ETAG 020
    • Geeignet zur konstruktiven Befestigung von Hängeschränken, Verkleidungen und Metallwinkeln
    • Zur Verankerung in Wetterschalen

    Hinweis
    Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte
    der Zulassung.

  • Eigenschaften

    • Sechskantkopf mit angepresster Scheibe
    • Zugelassen für alle gängigen Baustoffe
    • Zuverlässiger Halt in Problembaustoffen durch optimiertes Spreizteil
    • Sicherer Halt durch radiale Spreizung
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
    • Doppelte Verdrehsicherheit für eine sichere Montage
  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Bohrlochtiefe h1: ≥ 80 mm
    • effektive Verankerungstiefe hnom: ≥ 70 mm
    • Bohrlochdurchmesser d0: 10 mm
    • Durchgangsloch im anzuschließenden Bauteil df: ≤ 10,5 mm
    • Antrieb: SW13/T40

    Charakteristische Werte

    • Zuglasten NRk,p in Beton C12/15
      • Temperaturbereich 30 °C / 50 °C: 4,50 kN
      • Temperaturbereich 50 °C / 80 °C: 4,00 kN
    • Mauerziegel Mz 20-1,8, NF: 4,00 kN
    • Kalksandvollstein KS 36, NF: 4,50 kN
    • Kalksandvollstein KS 20, 8 DF: 4,50 kN
    • Vollstein aus Leichtbeton V6, 2 DF: 2,00 kN
    • Hochlochziegel HLz 12-0,9, NF: 2,00 kN
    • Kalksandlochstein KSL 12, 4 DF: 2,50 kN
    • Hohlblockstein aus Leichtbeton Hbl 10, 12 DF: 1,20 kN
    • Querlasten VRk,s
      • Dübel mit Stahlschraube: 9,35 kN
      • Dübel mit Edelstahlschraube A4: 10,91 kN
    • Biegemoment MRk,s
      • Dübel mit Stahlschraube: 17,67 kN
      • Dübel mit Edelstahlschraube A4: 20,62 kN
    • Druckfestigkeit Porenbeton [N/mm2]: 30 - 50 °C
      • Porenbeton 4: 1,5 kN
      • Porenbeton 5: 2,0 kN
      • Porenbeton 6: 2,5 kN
      • Porenbeton 7: 2,5 kN
    • Teilsicherheitsbeiwert γMAAC: 2,0

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Ø mm Werkstoff Länge mm Befestigungs­dicke B ≤ mm VPE Verfügbarkeit * Preis / 100
    SDF-KB-10Hx80-V 8513080420 10.0 verzinkt, Cr(VI)-frei 80.0 10.0 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    80.0
    Befestigungs­dicke B ≤
    10.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx80-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx80-E 8513080620 10.0 Edelstahl A4 80.0 10.0 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    80.0
    Befestigungs­dicke B ≤
    10.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx80-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx100-V 8513100420 10.0 verzinkt, Cr(VI)-frei 100.0 30.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    100.0
    Befestigungs­dicke B ≤
    30.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx100-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx100-E 8513100620 10.0 Edelstahl A4 100.0 30.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    100.0
    Befestigungs­dicke B ≤
    30.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx100-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx120-V 8513120420 10.0 verzinkt, Cr(VI)-frei 120.0 50.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    120.0
    Befestigungs­dicke B ≤
    50.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx120-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx120-E 8513120620 10.0 Edelstahl A4 120.0 50.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    120.0
    Befestigungs­dicke B ≤
    50.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx120-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx140-V 8513140420 10.0 verzinkt, Cr(VI)-frei 140.0 70.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    140.0
    Befestigungs­dicke B ≤
    70.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx140-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx140-E 8513140620 10.0 Edelstahl A4 140.0 70.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    140.0
    Befestigungs­dicke B ≤
    70.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx140-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx160-V 8513160420 10.0 verzinkt, Cr(VI)-frei 160.0 90.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Länge
    160.0
    Befestigungs­dicke B ≤
    90.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx160-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-10Hx160-E 8513160620 10.0 Edelstahl A4 160.0 90.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Länge
    160.0
    Befestigungs­dicke B ≤
    90.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-10Hx160-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
