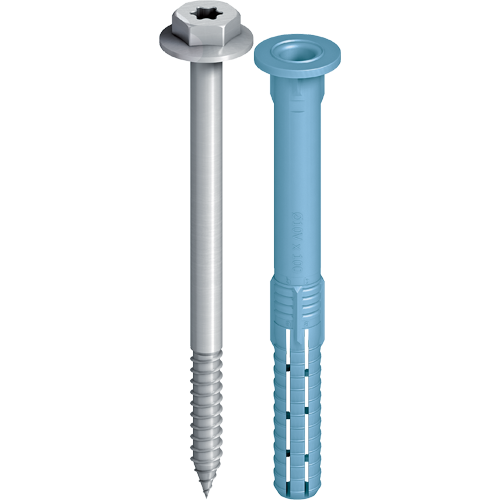

EJOT® Fassadendübel SDF-KB-10V

Produktdetails

Anwendungen
- Verankerung von Anbauteilen aus Metall
- Für die Mehrfachbefestigung von nichttragenden Systemen nach ETAG 020
- Geeignet zur konstruktiven Befestigung von Hängeschränken, Verkleidungen, Metallwinkeln
- Für die Anwendung als Einzelbefestigung in Beton
Eigenschaften
- Sechskantkopf mit angepresster Scheibe
- Setztiefe kann in Beton bei Anwendung nach ETAG 020 auf 40 mm (hnom,1) reduziert werden
- Sehr kurzes Spreizteil, dadurch sehr kurze Montagezeit
- Optimale Spreizteilentwicklung durch radiale Spreizung
- Sehr hohe Biegemomente
- Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
- Doppelte Verdrehsicherheit für eine sichere Montage
Technische Daten

Kennwerte
- Durchmesser: 10 mm
- Bohrlochtiefe in Beton h_1,1: ≥ 50 mm
- effektive Verankerungstiefe in Beton h_nom,1: ≥ 40 mm
- Bohrlochtiefe in Mauerwerk h_1,2: ≥ 60 mm
- effektive Verankerungstiefe in Mauerwerk h_nom,2: ≥ 50 mm
- Bohrlochdurchmesser d₀: 10 mm
- Durchgangsloch im anzuschließenden Bauteil d_f ≤ 10,5 mm
- Antrieb: SW13/TX40
Zulässige Lasten
- Zuglasten N_Rk,p in Beton C12/15
  - Temperaturbereich 30 °C / 50 °C: 4,50 kN
  - Temperaturbereich 50 °C / 80 °C: 4,00 kN
- F_Rk Mauerziegel Mz 20-1,8, NF: 2,50 kN
- F_Rk Kalksandvollstein KS 36, NF: 4,00 kN
- F_Rk Kalksandvollstein KS 20, 8 DF: 4,50 kN
- Querlasten V_Rk,s in Beton C12/15 bei h_nom,1 = 40 mm
  - Dübel mit Stahlschraube: 7,93 kN
  - Dübel mit Edelstahlschraube A4: 9,12 kN
- Querlasten V_Rk,s bei h_nom,2 = 50 mm
  - Dübel mit Stahlschraube: 11,09 kN
  - Dübel mit Edelstahlschraube A4: 12,94 kN
- Biegemoment M_Rk,s bei h_nom,1 = 40 mm
  - Dübel mit Stahlschraube: 13,80 Nm
  - Dübel mit Edelstahlschraube A4: 16,09 Nm
- Biegemoment M_Rk,s bei h_nom,2 = 50 mm
  - Dübel mit Stahlschraube: 23,01 Nm
  - Dübel mit Edelstahlschraube A4: 26,62 Nm
Hinweis
Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305 oder die allgemeine Bauartgenehmigung Z-21.2-2122. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte der Zulassung.

Downloads

Deutsch

ETA-10/0305.pdf 1 MB
Produktdatenblatt.pdf 748 KB
EPD Befestigungssysteme für VHF.pdf 2 MB
Z-21.2-2122.pdf 1 MB
DoP ETA-10/0305.pdf 3 MB
Montageanleitung.pdf 1 MB

Englisch

ETA-10/0305.pdf 1 MB
Product data sheet.pdf 786 KB
Z-21.2-2122.pdf 1 MB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB
DoP ETA-10/0305.pdf 3 MB
Assembly Instructions.pdf 1 MB

Weitere Längen auf Anfrage.

* Um Preise zu sehen, melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	ø mm	Werkstoff	Länge mm	Befestigungsdicke (Beton)B ≥ mm	Befestigungsdicke (Mauerwerk) B ≥ mm	VPE
SDF-KB-10Vx50-V	8581050450	10.0	verzinkt, Cr(VI)-frei	50.0	10.0	0.0	100
Technische Details ø 10.0 Werkstoff verzinkt, Cr(VI)-frei Länge 50.0 Befestigungsdicke (Beton)B ≥ 10.0 Befestigungsdicke (Mauerwerk) B ≥ 0.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx50-V VPE 100 * Preis / 100
SDF-KB-10Vx50-E	8581050650	10.0	Edelstahl A4	50.0	10.0		100
Technische Details ø 10.0 Werkstoff Edelstahl A4 Länge 50.0 Befestigungsdicke (Beton)B ≥ 10.0 Befestigungsdicke (Mauerwerk) B ≥ Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx50-E VPE 100 * Preis / 100
SDF-KB-10Vx60-V	8581060450	10.0	verzinkt, Cr(VI)-frei	60.0	20.0	10.0	100
Technische Details ø 10.0 Werkstoff verzinkt, Cr(VI)-frei Länge 60.0 Befestigungsdicke (Beton)B ≥ 20.0 Befestigungsdicke (Mauerwerk) B ≥ 10.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx60-V VPE 100 * Preis / 100
SDF-KB-10Vx60-E	8581060650	10.0	Edelstahl A4	60.0	20.0	10.0	100
Technische Details ø 10.0 Werkstoff Edelstahl A4 Länge 60.0 Befestigungsdicke (Beton)B ≥ 20.0 Befestigungsdicke (Mauerwerk) B ≥ 10.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx60-E VPE 100 * Preis / 100
SDF-KB-10Vx70-V	8581070450	10.0	verzinkt, Cr(VI)-frei	70.0	30.0	20.0	100
Technische Details ø 10.0 Werkstoff verzinkt, Cr(VI)-frei Länge 70.0 Befestigungsdicke (Beton)B ≥ 30.0 Befestigungsdicke (Mauerwerk) B ≥ 20.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx70-V VPE 100 * Preis / 100
SDF-KB-10Vx70-E	8581070650	10.0	Edelstahl A4	70.0	30.0	20.0	100
Technische Details ø 10.0 Werkstoff Edelstahl A4 Länge 70.0 Befestigungsdicke (Beton)B ≥ 30.0 Befestigungsdicke (Mauerwerk) B ≥ 20.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx70-E VPE 100 * Preis / 100
SDF-KB-10Vx80-V	8581080450	10.0	verzinkt, Cr(VI)-frei	80.0	40.0	30.0	100
Technische Details ø 10.0 Werkstoff verzinkt, Cr(VI)-frei Länge 80.0 Befestigungsdicke (Beton)B ≥ 40.0 Befestigungsdicke (Mauerwerk) B ≥ 30.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx80-V VPE 100 * Preis / 100
SDF-KB-10Vx100-V	8581100450	10.0	verzinkt, Cr(VI)-frei	100.0	60.0	50.0	50
Technische Details ø 10.0 Werkstoff verzinkt, Cr(VI)-frei Länge 100.0 Befestigungsdicke (Beton)B ≥ 60.0 Befestigungsdicke (Mauerwerk) B ≥ 50.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx100-V VPE 50 * Preis / 100
SDF-KB-10Vx120-V	8581120450	10.0	verzinkt, Cr(VI)-frei	120.0	80.0	70.0	50
Technische Details ø 10.0 Werkstoff verzinkt, Cr(VI)-frei Länge 120.0 Befestigungsdicke (Beton)B ≥ 80.0 Befestigungsdicke (Mauerwerk) B ≥ 70.0 Verfügbarkeit Bestellbezeichnung SDF-KB-10Vx120-V VPE 50 * Preis / 100
