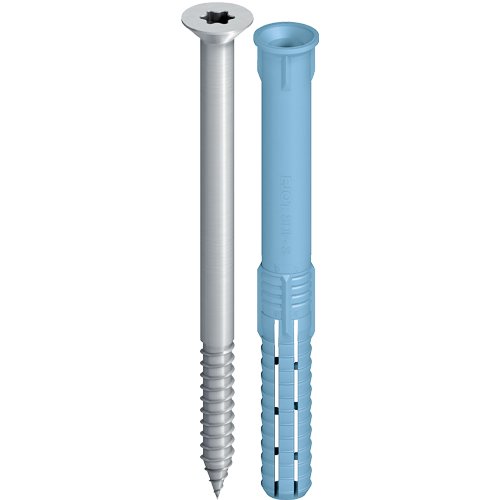

EJOT® Fassadendübel SDF-S-10V

Anwendungen

• Verankerung von Anbauteilen aus Holz oder Metall
• Für die Mehrfachbefestigung von nichttragenden Systemen nach EAD 330284
• Geeignet zur konstruktiven Befestigung von Toren, Türen, Fenstern, Kanthölzer
• Für die Anwendung als Einzelbefestigung in Beton

Eigenschaften

• Senkkopf
• Setztiefe kann in Beton bei Anwendung nach ETAG 020 auf 40 mm (h_nom,1) reduziert werden
• Sehr kurzes Spreizteil, dadurch sehr kurze Montagezeit
• Optimale Spreizteilentwicklung durch radiale Spreizung
• Sehr hohe Biegemomente
• Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
• Doppelte Verdrehsicherheit für eine sichere Montage

Verankerungsgründe
Zugelassen für

• Gerissenen Beton
• Ungerissenen Beton
• Vollsteinmauerwerk
• Hohl- und Lochsteine

Hinweis

Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die ETA-10/0305 und Z-21.2-2122. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte den Zulassungen. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.

Technische Daten

Kennwerte

• Durchmesser: 10 mm
• Bohrlochtiefe in Beton h_1,1: ≥ 50 mm
• effektive Verankerungstiefe in Beton h_nom,1: ≥ 40 mm
• Bohrlochtiefe in Mauerwerk h_1,2: ≥ 60 mm
• effektive Verankerungstiefe in Mauerwerk h_nom,2: ≥ 50 mm
• Bohrlochdurchmesser d₀: 10 mm
• Durchgangsloch im anzuschließenden Bauteil d_f ≤ 10,5 mm
• Antrieb: TX40

Zulässige Lasten

• Zuglasten N_Rk,p in Beton C12/15
  • Temperaturbereich 30 °C / 50 °C: 1,79 kN
  • Temperaturbereich 50 °C / 80 °C: 1,59 kN
• F_Rk Mauerziegel Mz 20-1,8, NF: 0,71 kN
• F_Rk Kalksandvollstein KS 36, NF: 1,14 kN
• F_Rk Kalksandvollstein KS 20, 8 DF: 1,29 kN
• Querlasten V_Rk,s bei h_nom,1 = 40 mm
  • Stahlschraube (γMs = 1,25): 6,34 kN
• Querlasten V_Rk,s bei h_nom,2 = 50 mm
  • Stahlschraube (γMs = 1,25): 8,87 kN
• Biegemoment M_Rk,s bei h_nom,1 = 40 mm
  • Stahlschraube (γMs = 1,25): 11,04 kN
• Biegemoment M_Rk,s bei h_nom,2 = 50 mm
  • Stahlschraube (γMs = 1,25): 18,41 Nm
