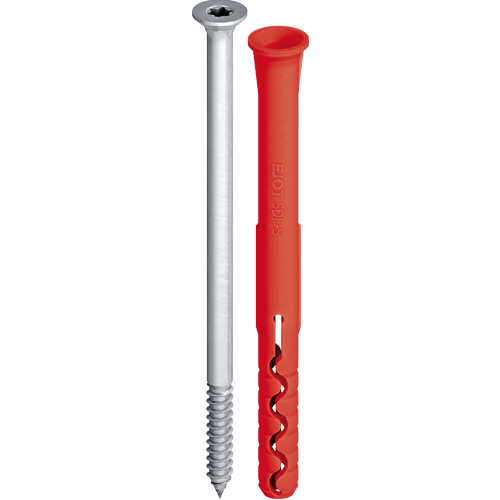

EJOT® Fassadendübel SDF-S-8V

Produktdetails

Anwendungen
- Zur Verankerung von Holzunterkonstruktionen in Vollsteinmauerwerk und Beton
- Für die Mehrfachbefestigung von nichttragenden Systemen nach EAD 330284
Eigenschaften
- Senkkopf
- Geringer Bohrlochdurchmesser
- Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
Verankerungsgründe
Zugelassen für:
- Gerissenen Beton
- Ungerissenen Beton
- Vollsteinmauerwerk
Hinweis
Bitte beachten Sie bei der Planung und Verarbeitung die ETA-15/0387. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.
Technische Daten

Kennwerte
- Durchmesser: 8,0 mm
- Antrieb: Innensechsrund TX30
- Bohrlochtiefe ≥ h₁: 60 mm
- Verankerungstiefe ≥ h_nom: 50 mm
Zulässige Lasten*
- Zugtragfähigkeit N_Rk,p in Beton < C16/20: 1,79 kN
- Zugtragfähigkeit N_Rk,p in Beton ≥ C16/20: 2,58 kN
- Mauerziegel Mz 28-1,8, NF: 0,71 kN
- Kalksandvollstein KS, NF 20-2,0: 0,57 kN
- Quertragfähigkeit V_Rk,s
  Stahlschraube (γMs = 1,25): 4,24 kN
- Biegemoment M_Rk,s
  Stahlschraube (γMs = 1,25): 6,56 kN
*gültig für Temperaturbereich 30-50 °C / 50-80 °C

Downloads

Deutsch

Montageanleitung.pdf 1 MB
ETA-15/0387.pdf 1 MB
Produktdatenblatt.pdf 268 KB
EPD Befestigungssysteme für VHF.pdf 2 MB
DoP ETA-15/0387.pdf 1 MB

Englisch

ETA-15/0387.pdf 1 MB
Product data sheet.pdf 283 KB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB
Assembly Instructions.pdf 1 MB
DoP ETA-15/0387.pdf 1 MB

Weitere Längen auf Anfrage erhältlich

* Um Preise zu sehen, melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

Bestellbezeichnung	Artikelnummer	ø mm	Werkstoff	Dübellänge mm		VPE
SDF-S-8Vx80-V	8569080430	8.0	Stahl	80.0	30.0	100
Technische Details ø 8.0 Werkstoff Stahl Dübellänge 80.0 Klemmdicke t_fix 30.0 Verfügbarkeit Bestellbezeichnung SDF-S-8Vx80-V VPE 100 * Preis / 100
SDF-S-8Vx100-V	8569100430	8.0	Stahl	100.0	50.0	50
Technische Details ø 8.0 Werkstoff Stahl Dübellänge 100.0 Klemmdicke t_fix 50.0 Verfügbarkeit Bestellbezeichnung SDF-S-8Vx100-V VPE 50 * Preis / 100
SDF-S-8Vx120-V	8569120430	8.0	Stahl	120.0	70.0	50
Technische Details ø 8.0 Werkstoff Stahl Dübellänge 120.0 Klemmdicke t_fix 70.0 Verfügbarkeit Bestellbezeichnung SDF-S-8Vx120-V VPE 50 * Preis / 100
SDF-S-8Vx140-V	8569140430	8.0	Stahl	140.0	90.0	50
Technische Details ø 8.0 Werkstoff Stahl Dübellänge 140.0 Klemmdicke t_fix 90.0 Verfügbarkeit Bestellbezeichnung SDF-S-8Vx140-V VPE 50 * Preis / 100
SDF-S-8Vx160-V	8569160430	8.0	Stahl	160.0	110.0	50
Technische Details ø 8.0 Werkstoff Stahl Dübellänge 160.0 Klemmdicke t_fix 110.0 Verfügbarkeit Bestellbezeichnung SDF-S-8Vx160-V VPE 50 * Preis / 100
SDF-S-8Vx180-V	8569180430	8.0	Stahl	180.0	130.0	50
Technische Details ø 8.0 Werkstoff Stahl Dübellänge 180.0 Klemmdicke t_fix 130.0 Verfügbarkeit Bestellbezeichnung SDF-S-8Vx180-V VPE 50 * Preis / 100

Lieferstatus:

Sofort lieferbar
In Kürze lieferbar
