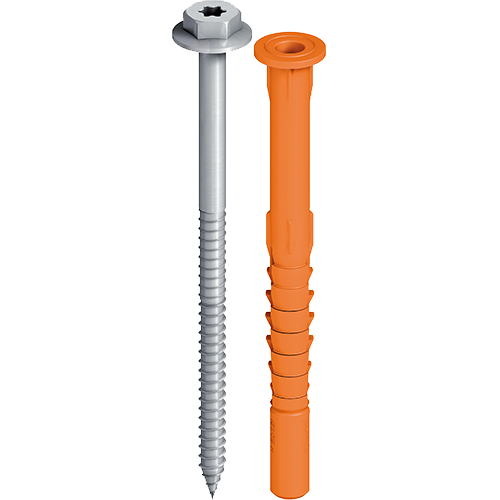

EJOT® Fassadendübel SDP-KB-10G

Produktdetails

  • Anwendungen

    • Zur Verankerung von Anbauteilen aus Metall in Porenbeton

    Hinweis
    Bitte beachten Sie bei der Planung und Verarbeitung die Zulassung ETA-12/0502.

  • Eigenschaften

    • Sechskantkopf mit angepresster Scheibe
    • Fassadendübel mit doppelstufiger Schraube
    • Sicherer Formschluss im Untergrund durch kombinierte Spreizzonen
    • Hohe Tragfähigkeit
    • Verfügbar mit Schrauben aus Stahl oder Edelstahl
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Antrieb: SW13/T40
    • Bohrlochtiefe ≥  t: 80 mm
    • Verankerungstiefe ≥  hv: 70 mm

    Charakteristische Werte

    • Druckfestigkeit Porenbeton [N/mm2]
      • Porenbeton 2: 0,75 kN
      • Porenbeton 3: 1,31 kN
      • Porenbeton 4: 1,87 kN
      • Porenbeton 6: 3,00 kN
    • Teilsicherheitsbeiwert γMAAC: 2,00 kN
    • Charakt. Biegemoment
      • Stahlschraube: 17,7 Nm / γMs 1,50
      • Edelstahlschraube: 20,6 Nm / γMs 1,87

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Ø mm Werkstoff Dübellänge mm Befestigungs­dicke B ≤ mm VPE Verfügbarkeit * Preis / 100
    SDP-KB-10Gx80-V 8532080420 10.0 verzinkt, Cr(VI)-frei 80.0 10.0 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Dübellänge
    80.0
    Befestigungs­dicke B ≤
    10.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx80-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx80-E 8532080620 10.0 Edelstahl A4 80.0 10.0 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Dübellänge
    80.0
    Befestigungs­dicke B ≤
    10.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx80-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx100-V 8532100420 10.0 verzinkt, Cr(VI)-frei 100.0 30.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Dübellänge
    100.0
    Befestigungs­dicke B ≤
    30.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx100-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx100-E 8532100620 10.0 Edelstahl A4 100.0 30.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Dübellänge
    100.0
    Befestigungs­dicke B ≤
    30.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx100-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx120-V 8532120420 10.0 verzinkt, Cr(VI)-frei 120.0 50.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Dübellänge
    120.0
    Befestigungs­dicke B ≤
    50.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx120-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx120-E 8532120620 10.0 Edelstahl A4 120.0 50.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Dübellänge
    120.0
    Befestigungs­dicke B ≤
    50.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx120-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx140-V 8532140420 10.0 verzinkt, Cr(VI)-frei 140.0 70.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Dübellänge
    140.0
    Befestigungs­dicke B ≤
    70.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx140-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx140-E 8532140620 10.0 Edelstahl A4 140.0 70.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Dübellänge
    140.0
    Befestigungs­dicke B ≤
    70.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx140-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx160-V 8532160420 10.0 verzinkt, Cr(VI)-frei 160.0 90.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    verzinkt, Cr(VI)-frei
    Dübellänge
    160.0
    Befestigungs­dicke B ≤
    90.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx160-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDP-KB-10Gx160-E 8532160620 10.0 Edelstahl A4 160.0 90.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    10.0
    Werkstoff
    Edelstahl A4
    Dübellänge
    160.0
    Befestigungs­dicke B ≤
    90.0
    Verfügbarkeit
    Bestellbezeichnung
    SDP-KB-10Gx160-E
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
