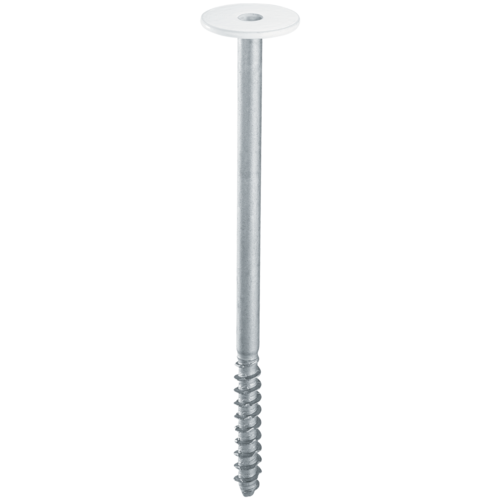

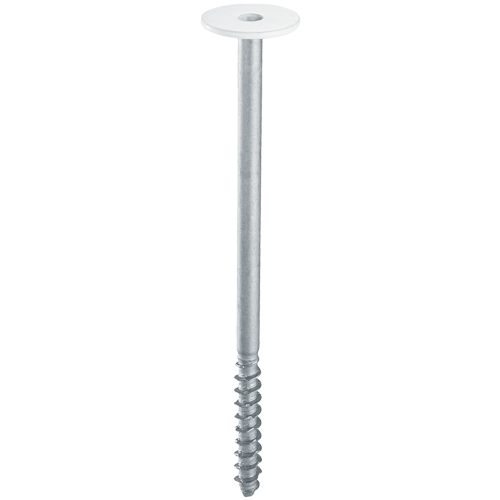

EJOT® DDS-Z

Produktdetails

  • Anwendungen

    Deckendämmschraube

    • Zur sicheren Befestigung von Decken- und Akustikdämmungen
    • Mit allgemeiner bauaufsichtlicher Zulassung
    • Empfohlener Verankerungsgrund: Beton
  • Eigenschaften

    • Zur Verwendung in gerissenem und ungerissenem Beton
    • Stahlschraube mit Duplexbeschichtung selbstschneidendem Gewinde zur sicheren Befestigung
    • Einstufung in die Korrosivitätskategorie C1 - C3
    • Leichte Montage: bohren, einschrauben, fertig!
    • Geringe Verankerungstiefe
    • Standardfarbe Schraubenkopf: Weiß
    • Sonderservice: farbige Lackierung der Schraubenköpfe nach Kundenwunsch
  • Technische Daten

    • Kopfdurchmesser: 24 mm
    • Bohrlochdurchmesser: 6 mm
    • Bohrlochtiefe h1 ≥: 35mm
    • Verankerungstiefe in Beton hef≥: 25 mmSchraubantrieb: TORX T-30
    •  Empfohlener Verankerungsgrund: BetonBaustoffklasse: A2
    • Korrosivitätskategorie: C1 - C3DIBt-Zulassung: Z-21.8-1980



    Zugtragfähigkeit:

    • Normalbeton C 20/25 - C 50/60 nach EN 206-1, Bemessungslast: 0,5 kN
    *Weitere technische Daten entnehmen Sie bitte dem technischem Datenblatt.

Passende Dübellänge finden: WDVS-Dübelkonfigurator


Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Montageart Schlag-/Hammerdübel Verankerungstiefe hef Bohrlochtiefe h1 VPE
    EJOT DDS-Z 050 5929050682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 050
    VPE
    100
    EJOT DDS-Z 075 5929075682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 075
    VPE
    100
    EJOT DDS-Z 085 5929085682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 085
    VPE
    100
    EJOT DDS-Z 100 5929100682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 100
    VPE
    100
    EJOT DDS-Z 110 5929110682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 110
    VPE
    100
    EJOT DDS-Z 125 5929125682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 125
    VPE
    100
    EJOT DDS-Z 135 5929135682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 135
    VPE
    100
    EJOT DDS-Z 150 5929150682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 150
    VPE
    100
    EJOT DDS-Z 165 5929165682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 165
    VPE
    100
    EJOT DDS-Z 175 5929175682 nur oberflächenbündige Montage Schraubdübel 25.0 35.0 100

    Technische Details

    Montageart
    nur oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Verankerungstiefe hef
    25.0
    Bohrlochtiefe h1
    35.0
    Bestellbezeichnung
    EJOT DDS-Z 175
    VPE
    100
