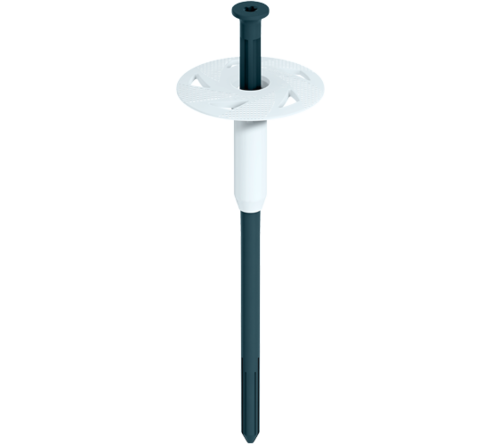

ejotherm® Schraubdübel S1

Produktdetails

  • Anwendungen

    • Zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht
    • Für die Verankerung in allen Untergründen (A, B, C, D, E)
    • Für alle Dämmstoffplatten
    • Für die oberflächenbündige Montage
  • Eigenschaften

    • Zugelassen für alle Baustoffklassen (A, B, C, D, E)
    • Hoher Setz- und Montagekomfort
    • Schnelle Einschraubzeit
    • Optimierte Wärmebrücke (0,000W/K)
    • Mit Zusatzteller VT 90 und SBL 140 plus montierbar
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Tellerdurchmesser: 60 mm
    • Bohrlochtiefe h1 ≥  40 mm (60 mm)
    • Verankerungstiefe h ef ≥ 30mm (50 mm)
    • Schraubantrieb: IPR 30 (5-Stern)
    • Punktbezogener Wärmedurchgangskoeffizient λ: 0,000 W/K
    • Neubau: 10 mm Kleberdicke
    • Altbau: 10 mm Kleberdicke und 20 mm Altputz
    • Nutzungskategorien ETA*: A, B, C, D, EWerte in Klammern: Verankerung in Porenbeton

    Charakteristische Lasten



    • A: Normalbeton C 16/20 - C 50/60 nach EN 206-1: 1,5 kN
    • A: Wetterschalen aus Beton C 16/20 - C 50/60: 1,4 kN
    • B: Mauerziegel (Mz) nach EN 771-1/ DIN 105: 1,5 kN
    • B: Kalksandvollstein (KS) nach EN 771-2 / DIN EN 106: 1,5 kN
    • C: Hochlochziegel (Hlz) nach EN 771-2 / DIN 105; Rohdichte ≥ 0,8 kg/dm³
    • C: Kalksandlochstein (KSL) nach EN 771-2 / DIN EN 106: 1,5 kN
    • C: Hohlblock aus Leichtbeton (HbL) nach EN 771-3 / DIN 18151: 0,9 kN
    • D: Haufwerksporiger Leichtbeton (LAC 4 - LAC 25) nach EN 1520: 0,9 kN
    • E: Porenbeton (AAC 4 - AAC 7) nach EN 771-4: 0,75 kN



    Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen. Bitte Zulassung beachten.



    Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Länge mm Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    VPE
    ejotherm S1 320 8715320540 320.0 280 / 260 260 / 240 100

    Technische Details

    Länge
    320.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    280 / 260
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    260 / 240
    Bestellbezeichnung
    ejotherm S1 320
    VPE
    100
    ejotherm S1 340 8715340540 340.0 300 / 280 280 / 260 100

    Technische Details

    Länge
    340.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    300 / 280
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    280 / 260
    Bestellbezeichnung
    ejotherm S1 340
    VPE
    100
    ejotherm S1 360 8715360540 360.0 320 / 300 300 / 280 100

    Technische Details

    Länge
    360.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    320 / 300
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    300 / 280
    Bestellbezeichnung
    ejotherm S1 360
    VPE
    100
    ejotherm S1 380 8715380540 380.0 340 / 320 320 / 300 100

    Technische Details

    Länge
    380.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    340 / 320
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    320 / 300
    Bestellbezeichnung
    ejotherm S1 380
    VPE
    100
    ejotherm S1 400 8715400540 400.0 360 / 340 340 / 320 100

    Technische Details

    Länge
    400.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    360 / 340
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    340 / 320
    Bestellbezeichnung
    ejotherm S1 400
    VPE
    100
    ejotherm S1 420 8715420540 420.0 380 / 360 360 / 340 100

    Technische Details

    Länge
    420.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    380 / 360
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    360 / 340
    Bestellbezeichnung
    ejotherm S1 420
    VPE
    100
    ejotherm S1 440 8715440540 440.0 400 / 380 380 / 360 100

    Technische Details

    Länge
    440.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    400 / 380
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    380 / 360
    Bestellbezeichnung
    ejotherm S1 440
    VPE
    100
    ejotherm S1 460 8715460540 460.0 420 / 400 400 / 380 100

    Technische Details

    Länge
    460.0
    Nutzungskategorie A-D, Dämmung [mm]
    Neubau / Altbau
    420 / 400
    Nutzungskategorie E, Dämmung [mm]
    Neubau / Altbau
    400 / 380
    Bestellbezeichnung
    ejotherm S1 460
    VPE
    100
