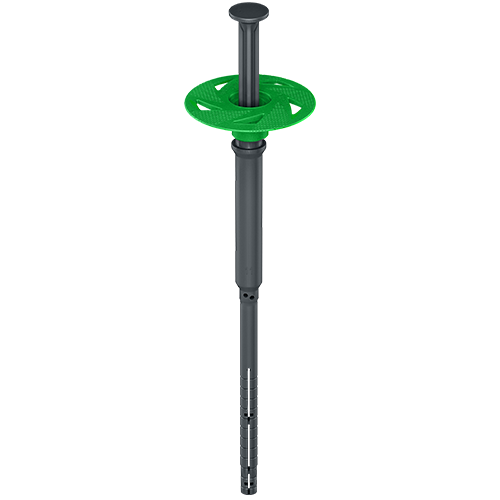

ejotherm® Schlagdübel H2

Produktdetails

  • Anwendungen

    • Zur Befestigung von außenseitigen Wärmedämm- Verbundsysteme mit Putzschicht
    • Zur Befestigung von Brandriegeln
    • Für die Verankerung in allen Untergründen (A, B, C, D, E)
    • Für alle Dämmstoffplatten
    • Für die oberflächenbündige Montage
  • Eigenschaften

    • Zugelassen für alle Baustoffklassen (A, B, C, D, E)
    • Duale Spreizzone (25/45 mm) für optimalen Halt auch in kritische Untergründe
    • Axial verschiebbarer Dübelteller für optimales Setzverhalten (Tellereinzug)
    • Reduzierung von Wärmebrücken durch variablen Unterkopfbereich und kunststoffumspritzten Stahlnagel (0,001 W/K)
    • Schlanker Dübelteller mit hoher Tellersteifigkeit
    • Vormontiert für eine schnelle Montage
    • Mit Zusatztteller montierbar
  • Technische Daten

    • Dübeldurchmesser: 8 mm
    • Tellerdurchmesser: 60 mm
    • Bohrlochtiefe h1: ≥ 35 mm (55 mm)
    • Verankerungstiefe hef: ≥ 25 mm (45 mm)
    • Punktbezogener Wärmedurchgangskoeffizient λ: 0,001 W/K
    • Nutzungskategorien ETA*: A, B, C, D, E

    Werte in Klammern: Verankerung in haufwerksporigen Leichtbeton und Porenbeton (Nutzungskategorie D, E) *Geeignet gemäß ÖNorm B 6124 für Beton und Vollstein

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Tellerdurchmesser mm Dübeldurchmesser mm Länge mm VPE
    ejotherm H2 095 8528095260 60.0 8.0 95.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    95.0
    Bestellbezeichnung
    ejotherm H2 095
    VPE
    100
    ejotherm H2 115 8528115260 60.0 8.0 115.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    115.0
    Bestellbezeichnung
    ejotherm H2 115
    VPE
    100
    ejotherm H2 135 8528135260 60.0 8.0 135.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    135.0
    Bestellbezeichnung
    ejotherm H2 135
    VPE
    100
    ejotherm H2 155 8528155260 60.0 8.0 155.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    155.0
    Bestellbezeichnung
    ejotherm H2 155
    VPE
    100
    ejotherm H2 175 8528175260 60.0 8.0 175.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    175.0
    Bestellbezeichnung
    ejotherm H2 175
    VPE
    100
    ejotherm H2 195 8528195260 60.0 8.0 195.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    195.0
    Bestellbezeichnung
    ejotherm H2 195
    VPE
    100
    ejotherm H2 215 8528215260 60.0 8.0 215.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    215.0
    Bestellbezeichnung
    ejotherm H2 215
    VPE
    100
    ejotherm H2 235 8528235260 60.0 8.0 235.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    235.0
    Bestellbezeichnung
    ejotherm H2 235
    VPE
    100
    ejotherm H2 255 8528255260 60.0 8.0 255.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    255.0
    Bestellbezeichnung
    ejotherm H2 255
    VPE
    100
    ejotherm H2 275 8528275260 60.0 8.0 275.0 100

    Technische Details

    Tellerdurchmesser
    60.0
    Dübeldurchmesser
    8.0
    Länge
    275.0
    Bestellbezeichnung
    ejotherm H2 275
    VPE
    100
