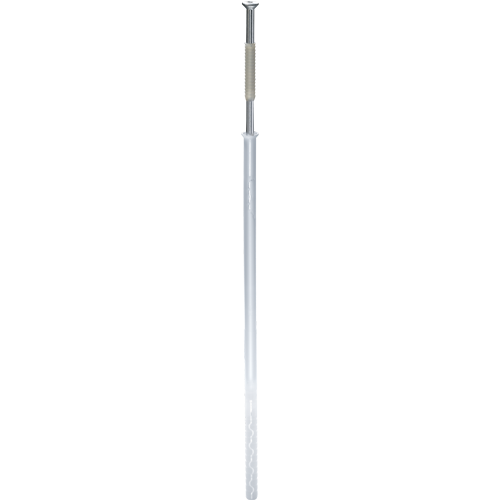

EJOT® VSD 8U-V

Produktdetails

  • Anwendungen

     Verblend-Sanierdübel mit verzinkter Stahlschraube für zweischaliges Mauerwerk

    • Für die nächträgliche Sanierung der Vormauerschale bei Objekten in Industrieatmosphäre und in Meeresnähe
    • Kostengünstige Wiederherstellung der Standsicherheit
    • Für Beton, Voll- und Lochsteine (A, B, C)
    • Mit allgemeiner bauaufsichtlicher Zulassung

    Hinweis: Nach der Sanierung der Vormauerschale muss zusätzlich ein Fassadensystem mit einer Wärmedämmung (z. B. WDVS) in einer Dicke von mindestens 60 mm aufgebracht werden. Zusätzlich ist darauf zu achten, dass keine Belüftung hinter der Vormauerschale vorhanden ist.

  • Eigenschaften

    • Bauaufsichtlich zugelassender Dübel zur Sanierung von zweischaligem Mauerwerk
    • Universalspreizzone: sichere Verankerung in Tragschalen aus Beton, Voll- und Lochsteinmauerwerk
    • Doppelspreizdübel: verandkert gleichzeitig in tragender Wand und Vormauerschale
    • Saubere und schnelle Verarbeitung (kein Mörtel notwendig)
    • 100% Setzkontrolle
    • Temperaturunabhängige Montagezeiten
    • Verarbeitung bereits ab 0°C
  • Technische Daten

    • Bohrlochtiefe h1≥: 80 mmBohrlochdurchmesser: 8 mm
    • Verankerungstiefe hef≥: 70 mmSchraubantrieb: TORX T25DIBt-Zulassung: Z-21.2-1652



    Zulässige Lasten:
    Baustoffklasse A:

    • Normalbeton ≥ C 12/15 nach EN 206-1: 1,0 kN

    Baustoffklasse B:

    • Mauerziegel (Mz) nach DIN 105: 0,4 kN
    • Vollsteine aus Leichtbeton (V) nach DIN 18152: 0,2 kN

    Baustoffklasse C:

    • Hochlochziegel (Hlz) nach DIN 105: 0,25 kN*
    • Kalksandlochstein (KSL) nach DIN EN 106: 0,25 kN
    • Hohlblock aus Leichtbeton (HbL) nach DIN 18151: 0,15 kN

    * Die angegebenen zulässigen Lasten entsprechen geltenden deutschen Bauvorschriften. Nationale Sicherheitsfaktoren sind bereits berücksichtigt. Bitte Zulassung beachten.

Passende Dübellänge finden: WDVS-Dübelkonfigurator


Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Länge mm Dicke Vormauerschale mm Abstand zw. Innen- u. Außenwand mm Verankerungstiefe hef VPE Artikelnummer Bestellbezeichnung
205.0
115.0 0.0 - 20.0 70.0 100 8765205400 VSD 8U-V x 205
225.0
115.0 20.0 - 40.0 70.0 100 8765225400 VSD 8U-V x 225
245.0
115.0 40.0 - 60.0 70.0 100 8765245400 VSD 8U-V x 245
265.0
115.0 60.0 - 80.0 70.0 100 8765265400 VSD 8U-V x 265
285.0
115.0 80.0 - 100.0 70.0 100 8765285400 VSD 8U-V x 285
305.0
115.0 100.0 - 120.0 70.0 100 8765305400 VSD 8U-V x 305
