SHEETtracs®

Das Original für sichere Dünnblechverbindungen mit Vorloch

Weniger Material = weniger Kosten. Dies macht sich in vielen Anwendungsbereichen auch bei den verwendeten Blechdicken bemerkbar. Kamen vor Jahren bei Blechdicken von 1 mm und mehr oftmals noch handelsübliche Blechschrauben zum Einsatz, ist dies bei zunehmender Reduzierung der Blechdicken, aufgrund der Ausschöpfung von Kosteneinsparpotenzialen, heute nicht mehr möglich. Insbesondere die prozesssichere Montage von vorgelochten, dünnen Blechen, stellt sich im Bereich der selbstfurchenden Verschraubung als keineswegs trivial heraus.

Da bei Blechschraubenverbindungen die Dicke der zu verbindenden Bauteile mindestens der Steigung der verwendeten Blechschraube entsprechen muss, stoßen diese bei der in vielen Bereichen vorgenommenen Blechdickenreduzierung schnell an ihre Grenzen. In der anwendungstechnischen Realität ist damit eine mehrfache Wiederholmontage so gut wie ausgeschlossen, da sich im Einschraubblech teilweise nur ein Gewindegang im Eingriff befindet. Daher haben sich in den vergangenen Jahren die so genannten Dünnblechschrauben im Markt durchgesetzt. Diese Schrauben haben ein metrisches 60° Gewinde und sind meist mit konischer Spitze ausgeführt. Der Vorteil des metrischen Gewindes ist die kleinere Gewindesteigung im Vergleich zu Blechschrauben, wodurch mehr Schraubengewinde zum Eingriff kommt.

Meist stellt aber das geformte Mutterngewinde - und nicht die Schraube - den eigentlichen Schwachpunkt der Verbindung dar. Das Potenzial dieses Ansatzpunktes haben die Verbindungstechnik-Experten von EJOT frühzeitig erkannt und eine spezielle Dünnblechschraube für eine prozesssichere Montage im vorgelochten Dünnblech entwickelt. Die innovative SHEETtracs® Schraube hat einen 45° (30°/15°) asymmetrischen Flankenwinkel, um damit - aufgrund der geringeren Materialverdrängung - ein stabileres Mutterngewinde im Einschraubblech zu erzeugen. Dadurch wird das Drehmomentniveau der Verschraubung erhöht und eine mehrfache Wiederholmontage ermöglicht.

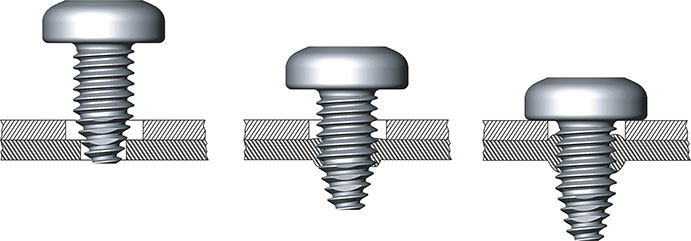

Im unteren, konischen Bereich der Schraube dreht sich der Flankenwinkel um, dadurch bildet sich der entstehende Durchzug in Einschraubrichtung aus. Die unrunde Gewindeformzone sorgt für ein einfaches zentriertes Ansetzen, die erhöhten Gewindebereiche ermöglichen ein sicheres Eindringen in den Blechwerkstoff. Im Gegensatz zu unrunden Gewindegeometrien erzielt der kreisrunde Querschnitt im oberen, tragenden Gewinde eine höhere Flankenüberdeckung. Die metrische Steigung der SHEETtracs® gewährleistet eine problemlose Austauschbarkeit mit metrischen Schrauben, zum Beispiel im Reparaturfall.

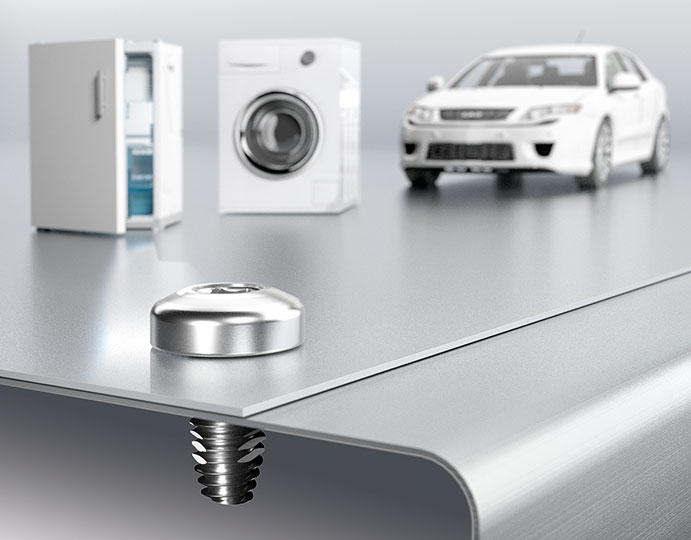

Dieses innovative Verbindungselement unterstützt auch die Umsetzung individueller Leichtbaustrategien, nicht nur im Automotive-Bereich. So können bei Verwendung der SHEETtracs®, beispielsweise bei Haushaltsprodukten der „Weißen Ware“, die Blechdicken der Gehäusewände verringert werden - ein nicht unerheblicher Faktor für die Gewichts-, aber auch für die Kostenoptimierung in dieser Produktkategorie.

EJOT SHEETtracs® im Überblick:
  • Hohe Festigkeit der Schraubverbindung
  • Große Vibrationssicherheit
  • Einfache und sichere Montage durch leichtes Ansetzen bei kleinem Eindrehmoment
  • Hohes Überdrehmoment durch stabiles Mutterngewinde
  • Kompatibilität zu metrischen Schrauben
