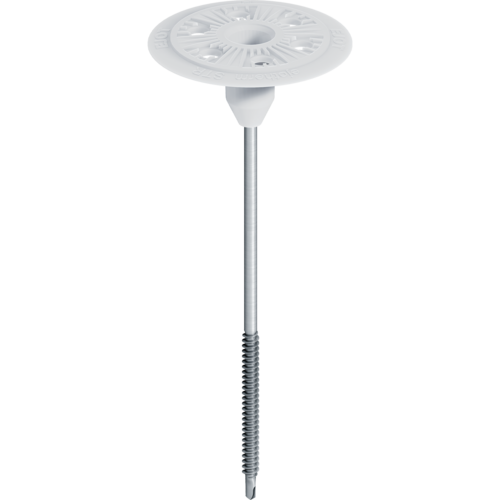

ejotherm® STR H A2

Produktdetails

  • Anwendungen

    Schraubbefestiger zur korrosionssicheren Befestigung von WDVS mit allgemeiner bauaufsichtlicher Zulassung

    • Für Resolharzschaum- und Mineralwolle-Dämmplatten auf Holzuntergründen oder Holzwerkstoffplatten
    • Für eine korrossionssichere Befestigung
    • Für die vertiefte und oberflächenbündige Montage
    • Für homogene und glatte Oberflächen
    • Mit allgemeiner technischer Zulassung
  • Eigenschaften

    • Edelstahlschraube A2 mit gehärteter Bohrspitze
    • Korrosionssichere Befestigung
    • Das EJOT STR-Prinzip mit ejotherm STR-Rondelle für homogene Oberflächen und gleichmäßigen Putzauftrag – einfach und schnell ohne Frässtaub
    • Vertiefte Montage in Mineralwolle-Dämmplatten WAP-zg (Typ WV) in Kombination mit ejotherm VT 2G
    • Kein Vorbohren erforderlich

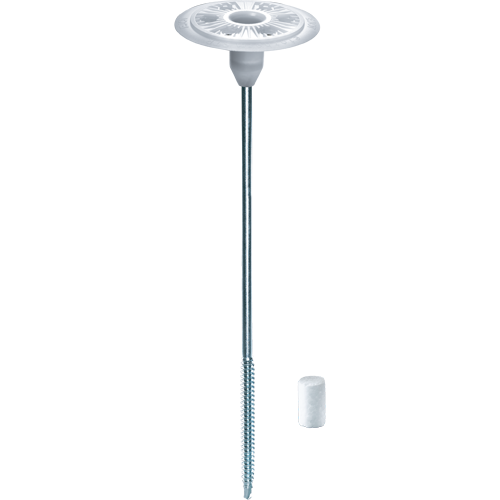

    • Alternativ oberflächenbündig mit dem STR-Stopfen montierbar
    • Dauerhafter Anpressdruck
    • 100% Setzkontrolle: das Versenken des Tellerelementes signalisiert die sichere Verankerung
  • Technische Daten

    • Schraubendurchmesser: 6 mm
    • Tellerdurchmesser: 60 mm
    • Einschraubtiefe: 30 - 40 mm
    • Schraubantrieb: TORX T25
    • Punktbezogener Wärmedurchgangskoeffizient χ:
      vertiefter Einbau in Holzuntergründen: 0,001 W/K
      oberflächenbündiger Einbau in Holzuntergründen: 0,002 W/K
    • DIBt-Zulassung: Z-9.1-822

    Zugtragfähigkeit aus dem Untergrund:

    Vollholz, Brettschichtholz, Balkenschichtholz oder Brettsperrholz aus Nadelholz
    • Mindesteinschraubtiefe: 35 mm oder 24 mm (durchgeschraubt)
    • Bemessungslast Fax,90,Rd: 0,94kN
    OSB-Platten
    • Mindesteinschraubtiefe: 15 mm (durchgeschraubt)
    • Bemessungslast Fax,90,Rd: 0,56kN
    Kunstharzgebundene Spanplatten
    • Mindesteinschraubtiefe: 16 mm (durchgeschraubt)
    • Bemessungslast Fax,90,Rd: 0,56kN
    Zementgebundene Spanplatten
    • Mindesteinschraubtiefe: 16 mm (durchgeschraubt)
    • Bemessungslast Fax,90,Rd: 0,56kN

    Detaillierte Angaben zu den Untergründen sind der allgemeinen bauaufsichtlichen Zulassung zu entnehmen.
    Die Möglichkeiten einer konstruktiven Befestigung entnehmen sich bitte dem technischen Datenblatt.

Passende Dübellänge finden: WDVS-Dübelkonfigurator


Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Tellerdurchmesser mm Länge mm Montageart Schlag-/Hammerdübel VPE
    ejotherm STR H A2 80 8711080666 60.0 80.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    80.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 80
    VPE
    100
    ejotherm STR H A2 100 8711100666 60.0 100.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    100.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 100
    VPE
    100
    ejotherm STR H A2 120 8711120666 60.0 120.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    120.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 120
    VPE
    100
    ejotherm STR H A2 140 8711140666 60.0 140.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    140.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 140
    VPE
    100
    ejotherm STR H A2 160 8711160666 60.0 160.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    160.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 160
    VPE
    100
    ejotherm STR H A2 180 8711180666 60.0 180.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    180.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 180
    VPE
    100
    ejotherm STR H A2 200 8711200666 60.0 200.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    200.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 200
    VPE
    100
    ejotherm STR H A2 220 8711220666 60.0 220.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    220.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H A2 220
    VPE
    100
