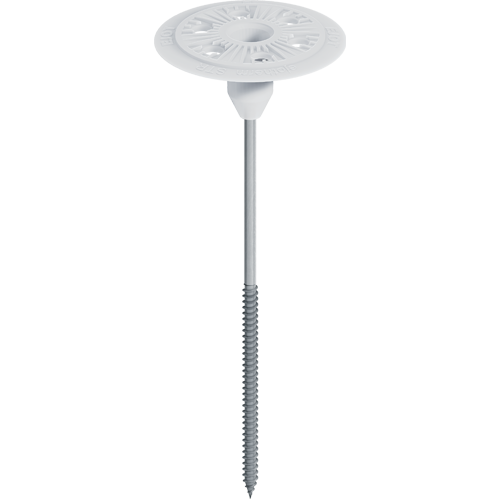

ejotherm® STR H

Produktdetails

  • Anwendungen

    Schraubbefestiger für die vertiefte und oberflächenbündige Montage
    von WDVS auf Holz-und Metalluntergründen

    • Für Holzuntergründe sowie Metallbleche bis 0,75 mm
    • Für alle Dämmstoffe
    • Für die vertiefte und oberflächenbündige Montage
    • Für homogene und glatte Oberflächen
  • Eigenschaften

    • Schraubbefestiger, bestehend aus einer verzinkten Stahlschraube, zugehörigem Tellerelement und EPS-Verschluss-Stopfen
    • Das EJOT STR-Prinzip mit ejotherm STR-Rondelle für homogene Oberflächen und gleichmäßigen Putzauftrag – einfach und schnell ohne Frässtaub
    • Kein Vorbohren erforderlich
    • Alternativ oberflächenbündig mit ejotherm STR-Stopfen montierbar
    • Dauerhafter Anpressdruck
    • Schraube vormontiert für schnelle Montage
    • 100% Setzkontrolle: das Versenken des Tellers signalisiert die sichere Verankerung
  • Technische Daten

    • Schraubendurchmesser: 6 mm
    • Tellerdurchmesser: 60 mm
    • Einschraubtiefe: 30 - 40 mm
    • Schraubantrieb: Innensechsrund T25
    • Punktbezogener Wärmedurchgangskoeffizient χ:
      vertiefter Einbau in Holzuntergründen: 0,001 W/K
      oberflächenbündiger Einbau in Holzuntergründen: 0,002 W/K



    Empfohlene Gebrauchslasten:

    • Holzfaserweichplatten (Dicke ≥ 17,0 mm): 0,25 kN
    • Spanplatten (Dicke ≥ 13,0 mm): 0,25 kN
    • Gipsfaserplatten (Dicke ≥ 12,5 mm): 0,15 kN
    • OSB-Platten (Dicke ≥ 16,0 mm): 0,25 kN
    • Massivholzplatten (Dicke ≥ 27,0 mm): 0,25 kN

    Die empfohlenen Gebrauchslasten wurden unter der Annahme eines Sicherheitsfaktors von 3 ermittelt. Sie können objektabhängig schwanken.

Passende Dübellänge finden: WDVS-Dübelkonfigurator


Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Tellerdurchmesser mm Länge mm Montageart Schlag-/Hammerdübel VPE
    ejotherm STR H 080 8711080400 60.0 80.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    80.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 080
    VPE
    100
    ejotherm STR H 100 8711100400 60.0 100.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    100.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 100
    VPE
    100
    ejotherm STR H 120 8711120400 60.0 120.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    120.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 120
    VPE
    100
    ejotherm STR H 140 8711140400 60.0 140.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    140.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 140
    VPE
    100
    ejotherm STR H 160 8711160400 60.0 160.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    160.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 160
    VPE
    100
    ejotherm STR H 180 8711180400 60.0 180.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    180.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 180
    VPE
    100
    ejotherm STR H 200 8711200400 60.0 200.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    200.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 200
    VPE
    100
    ejotherm STR H 220 8711220400 60.0 220.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    220.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 220
    VPE
    100
    ejotherm STR H 240 8711240400 60.0 240.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    240.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 240
    VPE
    100
    ejotherm STR H 260 8711260400 60.0 260.0 vertiefte & oberflächenbündige Montage Schraubdübel 100

    Technische Details

    Tellerdurchmesser
    60.0
    Länge
    260.0
    Montageart
    vertiefte & oberflächenbündige Montage
    Schlag-/Hammerdübel
    Schraubdübel
    Bestellbezeichnung
    ejotherm STR H 260
    VPE
    100
