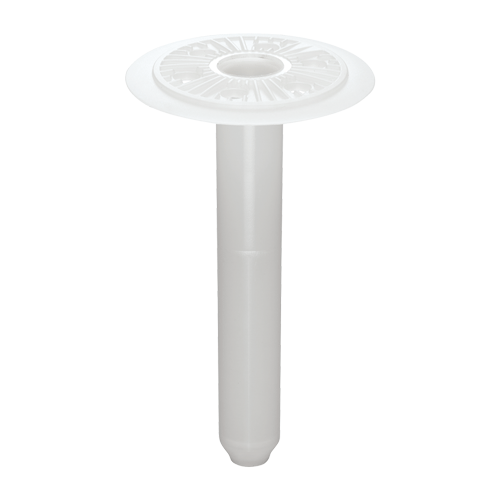

EJOT® TE 60/110

Produktdetails

  • Anwendungsbereich und Eigenschaften

    • Zur Befestigung von Wärmedämm-Verbundsystemen bei Problemuntergründen
    • Zur Kombination mit EJOT SDF-S plus 8UB
    • In zwei Längen verfügbar
    • Mit Europäischer Technischer Bewertung
    • Für die oberflächenbündige Montage
    • Kombinierbar mit Zusatztellern EJOT SBL 140 plus und EJOT VT 90
    • Tellerdurchmesser: 60 mm
    • Spezieller Verschlussstopfen aus Polystyrol (EPS) ist im Lieferumfang enthalten
  • Technische Daten

    • Schaftlänge EJOT TE 60/50: 50 mm
    • Schaftlänge EJOT TE 60/110: 110 mm
    • Tellerdurchmesser: 60 mm
    • Schraubantrieb: TX30
    • Bohrlochtiefe h1: ≥ 80 mm
    • Verankerungstiefe hef: ≥ 70 mm
    • Punktbezogener Wärmedurchgangskoeffizient EJOT TE 60/50 bei Dämmstoffdicken 60 - 180 mm: 0,002 W/K
    • Punktbezogener Wärmedurchgangskoeffizient EJOT TE 60/110 bei Dämmstoffdicken 120 - 150 mm: 0,000 W/K
    • Punktbezogener Wärmedurchgangskoeffizient EJOT TE 60/110 bei Dämmstoffdicken 150 - 240 mm: 0,001 W/K
    • Europäische Technische Bewertung: ETA-04/0064
  • Charakteristische Lasten bei Kombination mit EJOT SDF-S plus UB:

    Baustoffklasse A:
    • Normalbeton ≥ C 12/15 nach EN 206-1: 1,5 kN
    • Normalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 1,5 kN

    Baustoffklasse B:

    • Mauerziegel (Mz) nach DIN 105: 1,5 kN
    • Kalksandvollstein (KS) nach DIN EN 106: 1,5 kN
    • Vollsteine aus Leichtbeton (V) nach DIN EN 106: 0,9 kN

    Baustoffklasse C:

    • Hochlochziegel (Hlz) nach DIN 105: 1,2 kN
    • Kalksandlochstein (KSL) nach DIN EN 106: 1,5 kN
    • Hohlblock aus Leichtbeton (HbL) nach DIN 18151: 0,75 kN

    Baustoffklasse E:

    • Porenbeton (AAC 2 - AAC 7) nach EN 771-4: 0,6 kN

    Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutschland: 3). Bitte Zulassung beachten.

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Bestellbezeichnung Artikelnummer Tellerdurchmesser mm Länge mm VPE
Tube-washer-TE-60-110 8533110000 60.0 110.0 100

Technische Details

Tellerdurchmesser
60.0
Länge
110.0
Verankerungstiefe hef
70.0
Bohrlochtiefe h1
80.0
Bestellbezeichnung
Tube-washer-TE-60-110
VPE
100
