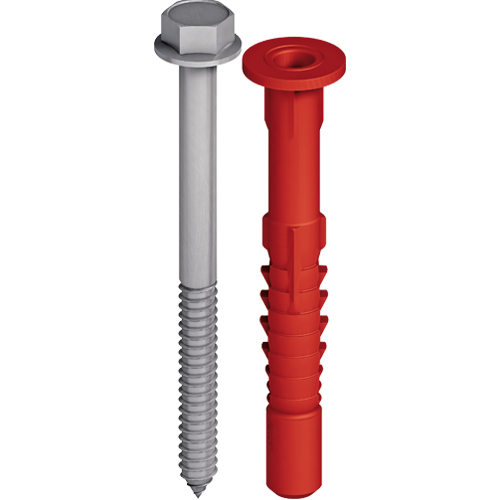

EJOT® Fassadendübel SDF-KB-14A

Produktdetails

  • Anwendungen

    • Verankerung von Anbauteilen aus Metall
    • Für nicht tragende redundante Systeme nach ETAG 020
    • Geeignet zur konstruktiven Befestigung von Hängeschränken, Verkleidungen, Metallwinkeln
  • Eigenschaften

    • Sechskantkopf mit angepresster Scheibe
    • Zugelassen für alle gängigen Baustoffe
    • Zuverlässiger Halt in Problembaustoffen durch opimiertes Spreizteil
    • Sicherer Halt durch radiale Spreizung
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
    • Doppelte Verdrehsicherheit für eine sichere Montage
  • Technische Daten

    Kennwerte

    • Durchmesser: 14 mm
    • Antrieb: Sechskant SW17
    • Bohrlochtiefe ≥ t: 80 mm
    • Verankerungstiefe ≥ hv: 70 mm

    Charakteristische Lasten*

    • Zuglasten NRk,pin Beton > C12/15: 8,50 kN
    • Mauerziegel Mz 20-1,8, NF: 5,50 kN
    • Kalksandvollstein KS, 2 DF 20-2,0: 6,00 kN
    • Kalksandvollstein KS, 8 DF 20-1,8: 7,00 kN
    • Vollstein V, 3 DF: 3,00 kN
    • Hochlochziegel HLz, 2 DF 28-1,2: 2,00 kN
    • Kalksandlochstein KSL, 8 DF 16-1,4: 2,50 kN
    • Hohlblockstein aus Leichtbeton Hbl, 12 DF: 2,00 kN
    • Porenbeton f≥ 2 N/mm2: 1,20 kN
    • Porenbeton f≥ 4 N/mm2: 2,50 kN
    • Porenbeton f≥ 6 N/mm2: 3,50 kN
    • Querlasten VRk,s
      • Dübel mit Stahlschraube: 21,7 kN
      • Dübel mit Edelstahlschraube A4: 25,3 kN
    • Biegemoment MRk,s
      • Dübel mit Stahlschraube: 62,5 Nm
      • Dübel mit Edelstahlschraube A4: 72,9 Nm

     * gültig für Temperaturbereich 30-50 oC / 50-80 oC





    Hinweis
    Bitte beachten Sie zur Planung die Zulassung ETA-15/0027.

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Ø mm Werkstoff Dübellänge mm Befestigungs­dicke B ≤ mm VPE Verfügbarkeit * Preis / 100
    SDF-KB-14Ax80-V 8590080430 14.0 Stahl 80.0 10.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    80.0
    Befestigungs­dicke B ≤
    10.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-14Ax80-V
    VPE
    50
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-KB-14Ax100-V 8590100430 14.0 Stahl 100.0 30.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    100.0
    Befestigungs­dicke B ≤
    30.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-KB-14Ax100-V
    VPE
    50
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
