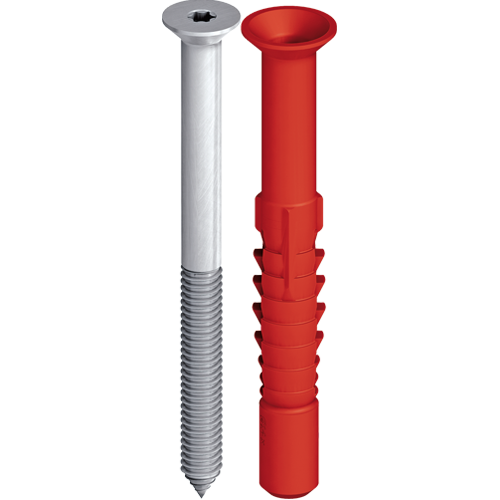

EJOT® Fassadendübel SDF-S-14A

Produktdetails

  • Anwendungen

    • Verankerung von Anbauteilen aus Holz oder Metall
    • Für nicht tragende redundante Systeme nach ETAG 020
    • Geeignet zur konstruktiven Befestigung von Toren, Türen, Fenstern, Kanthölzern

    Hinweis

    Bitte beachten Sie zur Planung die Zulassung ETA-15/0027.

  • Eigenschaften

    • Senkkopf
    • Zugelassen für alle gängigen Baustoffe
    • Zuverlässiger Halt in Problembaustoffen durch opimiertes Spreizteil
    • Sicherer Halt durch radiale Spreizung
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
    • Doppelte Verdrehsicherheit für eine sichere Montage
  • Technische Daten

    Kennwerte

    • Durchmesser: 14 mm
    • Antrieb: Innensechsrund T40
    • Bohrlochtiefe ≥ t: 80 mm
    • Verankerungstiefe ≥ hv: 70 mm

    Charakteristische Lasten*

    • Zuglasten NRk,pin Beton > C12/15: 8,50 kN
    • Mauerziegel Mz 20-1,8, NF: 5,50 kN
    • Kalksandvollstein KS, 2 DF 20-2,0: 6,00 kN
    • Kalksandvollstein KS, 8 DF 20-1,8: 7,00 kN
    • Vollstein V, 3 DF: 3,00 kN
    • Hochlochziegel HLz, 2 DF 28-1,2: 2,00 kN
    • Kalksandlochstein KSL, 8 DF 16-1,4: 2,50 kN
    • Hohlblockstein aus Leichtbeton Hbl, 12 DF: 2,00 kN
    • Porenbeton f≥ 2 N/ mm2: 1,20 kN
    • Porenbeton f≥ 4 N/ mm2: 2,50 kN
    • Porenbeton f≥ 6 N/ mm2: 3,50 kN
    • Querlasten VRk,s
      • Dübel mit Stahlschraube: 21,7 kN
      • Dübel mit Edelstahlschraube A4: 25,3 kN
    • Biegemoment MRk,s
      • Dübel mit Stahlschraube: 62,5 Nm
      • Dübel mit Edelstahlschraube A4: 72,9 Nm

     * gültig für Temperaturbereich 30-50 oC / 50-80 oC

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Ø mm Werkstoff Dübellänge mm Befestigungs­dicke B ≤ mm VPE Verfügbarkeit * Preis / 100
    SDF-S-14Ax120-V 8591120430 14.0 Stahl 120.0 50.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    120.0
    Befestigungs­dicke B ≤
    50.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax120-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax140-V 8591140430 14.0 Stahl 140.0 70.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    140.0
    Befestigungs­dicke B ≤
    70.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax140-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax160-V 8591160430 14.0 Stahl 160.0 90.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    160.0
    Befestigungs­dicke B ≤
    90.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax160-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax180-V 8591180430 14.0 Stahl 180.0 110.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    180.0
    Befestigungs­dicke B ≤
    110.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax180-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax200-V 8591200430 14.0 Stahl 200.0 130.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    200.0
    Befestigungs­dicke B ≤
    130.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax200-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax220-V 8591220430 14.0 Stahl 220.0 150.0 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    220.0
    Befestigungs­dicke B ≤
    150.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax220-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax240-V 8591240430 14.0 Stahl 240.0 170.0 25 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    240.0
    Befestigungs­dicke B ≤
    170.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax240-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax260-V 8591260430 14.0 Stahl 260.0 190.0 25 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    260.0
    Befestigungs­dicke B ≤
    190.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax260-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax280-V 8591280430 14.0 Stahl 280.0 210.0 25 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    280.0
    Befestigungs­dicke B ≤
    210.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax280-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    SDF-S-14Ax300-V 8591300430 14.0 Stahl 300.0 230.0 25 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    14.0
    Werkstoff
    Stahl
    Dübellänge
    300.0
    Befestigungs­dicke B ≤
    230.0
    Verfügbarkeit
    Bestellbezeichnung
    SDF-S-14Ax300-V
    * Preis /
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
