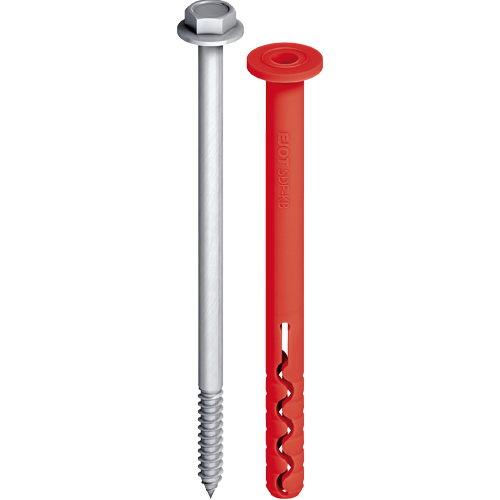

EJOT® Fassadendübel SDF-KB-8V

Produktdetails

Anwendungen
- Zur Verankerung von Metallunterkonstruktionen in Vollsteinmauerwerk und Beton
- Für die Mehrfachbefestigung von nichttragenden Systemen nach ETAG 020
Eigenschaften
- Sechskantkopf mit angepresster Scheibe
- Geringer Bohrlochdurchmesser
- Thermische und galvanische Trennung
- Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse
Hinweis

Bitte beachten Sie bei der Planung und Verarbeitung die ETA-
15/0387. Bei Mauersteinen unbekannter Güte ist die Tragfähigkeit über Auszugsversuche am Bauwerk zu ermitteln.
Technische Daten

Kennwerte
- Durchmesser: 8,0 mm
- Antrieb: Sechskant SW10
- Bohrlochtiefe ≥ h₁: 60 mm
- Verankerungstiefe ≥ h_nom: 50 mm
Charakteristische Lasten*
- Zugtragfähigkeit N_Rk,p in Beton < C16/20: 4,50 kN
- Zugtragfähigkeit N_Rk,p in Beton ≥ C16/20: 6,50 kN
- Mauerziegel Mz 28-1,8, NF: 2,50 kN
- Kalksandvollstein KS, NF 20-2,0: 2,00 kN
- Quertragfähigkeit V_Rk,s:
  Dübel mit Stahlschraube: 5,30 kN
- Biegemoment M_Rk,s:
  Dübel mit Stahlschraube: 8,20 Nm
*gültig für Temperaturbereich 30-50 °C/50-80 °C

Hinweis
Bitte beachten Sie bei der Planung und Verarbeitung die ETA-15/0387

Downloads

Deutsch

Montageanleitung.pdf 962 KB
ETA-15/0387.pdf 1 MB
Produktdatenblatt.pdf 245 KB
EPD Befestigungssysteme für VHF.pdf 2 MB
DoP ETA-15/0387 (V).pdf 268 KB
DoP ETA-15/0387 (E).pdf 268 KB

Englisch

ETA-15/0387.pdf 1 MB
Product data sheet.pdf 239 KB
DoP ETA-15/0387 (V).pdf 266 KB
DoP ETA-15/0387 (E).pdf 266 KB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB
