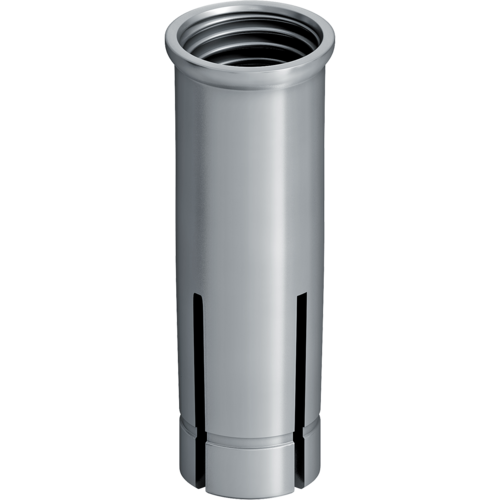

Einschlaganker LAL+

Anwendungen

• Hängesysteme
• Rohrleitungen
• Luftkanäle
• Sprinklersysteme
• Kabelgestelle
• Maschinen
• Konsolen
• Deckenträger
• Geeignet für Sprinklersysteme
• Für trockene Innenräume
• Zugelassen zur Verwendung in vorgespannten Hohlkammerdeckenplatten
  (ETA-13/0441)

Eigenschaften

• Stahl, galvanisch verzinkt
• ETA-zugelassener Einschlaganker, ideal für Hängesysteme
• Innengewinde für metrische Schrauben und Stangen
• Die passende Bolzenlänge liegt bei 1 - 1,5 x Ankernenngröße + Bauteildicke
• Die geringe erforderliche Bohrlochtiefe erleichtert die Bohrarbeiten und die Überkopfmontage
• Geeignet für Sprinklersysteme
• Für trockene Innenräume

Verankerungsgründe

Zugelassen für

• Gerissener Beton
• Ungerissener Beton

Auch geeignet für

• Naturstein
• Mauerziegel

Technische Daten

Kennwerte  LAL+6/ LAL+8/ LAL+10/ LAL+12

• Gewindeinnendurchmesser: M6/ M8 /M10/ M12
• Bohrernenndurchmesser d₀: 8mm/ 10 mm/ 12 mm/ 15mm
• Eff. Verankerungstiefe h_ef: 25 mm/ 30 mm/ 40 mm/ 50mm
• Max. Einschraubtiefe L_s,max: 11 mm/ 13 mm/ 16 mm/ 23 mm
• Min. Einschraubtiefe L_s,min: 6 mm/ 8 mm/ 10 mm/ 12 mm
• Durchgangsloch-Durchmesser im Anbauteil d_f: 7 mm/  9 mm/ 12 mm/ 14 mm
• Max. Setz-Drehmoment T_inst max: 4 Nm/ 8 Nm/ 15 Nm/ 35 Nm



Leistungsdaten - LAL+6/ LAL+8/ LAL+10/ LAL+12

• Ungerissener Beton C20/25 N_Rec: 1,9 kN/ 3,6 kN/ 4,8 kN/ 6,3 kN
• Ungerissener Beton C20/25 V_Rec: 1,7 kN/  3,1 kN/ 4,5 kN/ 7,3 kN
