EJOT® Iso-Bar

Produktdetails

  • Anwendungen

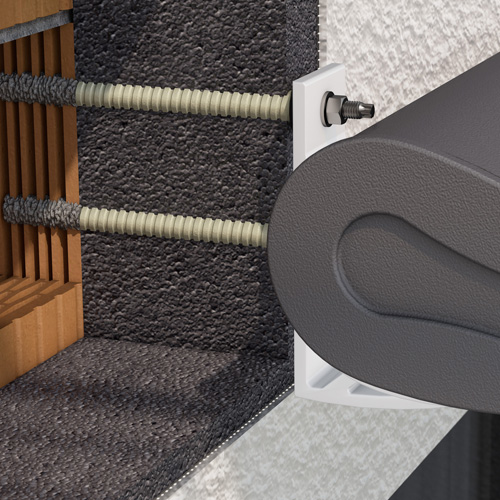

    Für die nachträgliche Befestigung von mittelschweren bis schweren Anbauteilen an WDVS-Fassaden z.B.

    • Markisen
    • Vordächer
    • Konsolen
      z.B. für Klimageräte, Rankgitter

    Der EJOT Iso-Bar ist ein thermisch getrenntes Befestigungselement mit metrischem Absatzgewinde M12 aus rostfreiem Edelstahl und zusätzlichem Dichtelement. Die Verankerung erfolgt durch Injektionsmörtel und kann sowohl in Beton als auch in Voll- und Lochsteinen erfolgen.

  • Eigenschaften

    • Geringe klassifizierte Wärmebrückenwirkung
    • Nachträgliche, flexible Montage
    • Ablängen auf der Baustelle - für die perfekte Anpassung an die örtlichen Gegebenheiten
    • Geringe Variantenvielfalt für Dämmstoffdicken bis zu 300mm
    • Dauerhafte Abdichtung gegen Feuchtigkeit - Schlagregenprüfung in Anlehnung an DIN EN 12155
    • Einfache und sichere Montage dank innovativem Montagewerkzeug
    • Spreizdruckfreie Montage
    • In Kombination mit Mörtel Multifix USF Winter auch bei Temperaturen von bis zu -20°C zu verarbeiten

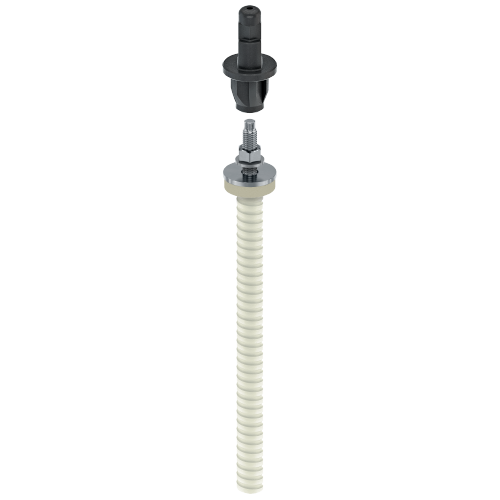

    Lieferumfang

     Um das Handling zu vereinfachen wird der EJOT® Iso-Bar als Set ausgeliefert.

    • Stab aus glasfaserverstärktem Kunsstoff mit Anschlussgewinde M12
    • Iso-Bar Montagewerkzeug (schwarz)
    • U-Scheibe Ø 44 mm mit Dichtung, A4
    • U-Scheibe für M12 DIN 125, A4
    • Mutter Sechskant M12 DIN 934, A4
    • Mischdüsenverlängerung 200mm
    • Iso-Bar-Siebhülse 25 x 100 Stahl (zur Anwendung im Lochstein-Mauerwerk)
  • Technische Daten

    EJOT Iso-Bar 320

    • Nenndurchmesser: 22 mm
    • max. Nutzlänge* Beton/Mauerwerk: 280/240 mm

    EJOT Iso-Bar 380

    • Nenndurchmesser: 22 mm
    • max. Nutzlänge* Beton/Mauerwerk: 340/300 mm

     *max. Nutzlänge = Dicke der nichttragende Schichten, z.B. Kleber, Putz, Armierung, Dämmstoff, etc.

    Montagewerte Befestigung Anbauteil

    • Nenndurchmesser: 22 mm
    • Anschlussgewinde: M x l M12 x 35
    • Klemmdicke Anbauteile: tfix ≤25mm

    Verankerung im Beton (gerissen und ungerissen)

    • Bohrlochdurchmesser in Beton: d0 24 mm
    • Minimale Verankerungstiefe: hef,min 40mm
    • Bohrlochtiefe h1: hef + 10 mm

    Verankerung im Mauerwerk

    • Bohrlochdurchmesser d0:
      Vollbaustoff ohne Siebhülse: 24 mm
      Voll- und Lochbaustoffe mit Siebhülse: 26 mm
    • Minimale Verankerungstiefe hef,min: 80mm
    • Bohrlochtiefe h1: hef + 20 mm

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Länge mm Bohrloch Ø mm VPE
    Iso-Bar 200 8779200100 200.0 24.0 1

    Technische Details

    Länge
    200.0
    Bohrloch Ø
    24.0
    Bestellbezeichnung
    Iso-Bar 200
    VPE
    1
    Iso-Bar 260 8779260100 260.0 24.0 1

    Technische Details

    Länge
    260.0
    Bohrloch Ø
    24.0
    Bestellbezeichnung
    Iso-Bar 260
    VPE
    1
    Iso-Bar 320 8779320100 320.0 24.0 1

    Technische Details

    Länge
    320.0
    Bohrloch Ø
    24.0
    Bestellbezeichnung
    Iso-Bar 320
    VPE
    1
    Iso-Bar 380 8779380100 380.0 24.0 1

    Technische Details

    Länge
    380.0
    Bohrloch Ø
    24.0
    Bestellbezeichnung
    Iso-Bar 380
    VPE
    1
