EJOT® Iso-Dart

Produktdetails

  • Anwendungen

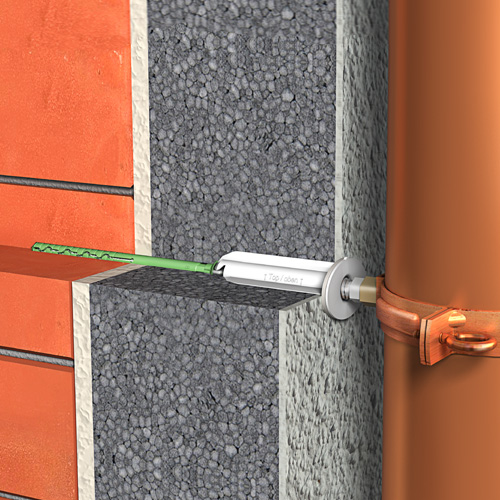

    Für die nachträgliche Montage von leichten bis mittelschweren Anbauteilen an WDVS-Fassaden aus EPS, Mineralwolle und Mineralschaum, wie z. B.:

    • Fallrohrschellen
    • Klappladenarretierungen
    • Schilder und Werbetafeln
    • Lampen
  • Eigenschaften

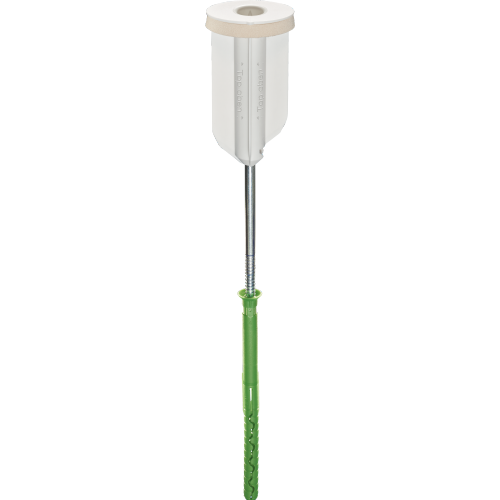

    • Montagebuchse aus glasfaserverstärktem Kunststoff inkl. hochwertiger EPDM-Dichtscheibe, einem EJOT Fassadendübel (Ø 8 mm)
    • Befestigung der Anbauteile erfolgt durch handelsübliche Stock- oder Grobgewindeschrauben
    • Handelsübliches Montagewerkzeug
    • Empfohlene Gebrauchslast je Befestigungspunkt max 15 kg



    Vorteile

    • Hohe Tragfähigkeit durch Lastenerweiterung in den Untergrund
    • Reduzierte Wärmebrückenwirkung durch thermische Entkoppelung - Chi-Wert 0,002 W/K gemäß TR025
    • Abdichtung gegen die Putzschale durch hochwertige EPDM-Dichtung - Prüfung der Schlagregensicherheit in Anlehnung an DIN EN 12155
    • Einfache und schnelle Montage

    Lieferumfang

    • 10 EJOT Fassadendübel
    • 10 Montagebuchsen
    • 10 Dichtungen
    • 10 Reduzierstücke
    • 1 Montagebit
  • Technische Daten

    • Verarbeitung in Montagebuchse
      - Grobgewindeschrauben: ø 9 mm
      - Stockschrauben: ø 9 mm, M10
      - Mindesteinschraubtiefe: 40 mm
    • Verarbeitung in Montagebuchse + Reduzierstück
      - Grobgewindeschrauben: ø 5   / ø 6 mm
      - Mindesteinschraubtiefe: 35 mm

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer VPE
    EJOT Iso-Dart 80 8500080440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 80
    VPE
    10
    EJOT Iso-Dart 100 8500100440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 100
    VPE
    10
    EJOT Iso-Dart 120 8500120440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 120
    VPE
    10
    EJOT Iso-Dart 140 8500140440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 140
    VPE
    10
    EJOT Iso-Dart 160 8500160440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 160
    VPE
    10
    EJOT Iso-Dart 180 8500180440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 180
    VPE
    10
    EJOT Iso-Dart 200 8500200440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 200
    VPE
    10
    EJOT Iso-Dart 220 8500220440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 220
    VPE
    10
    EJOT Iso-Dart 240 8500240440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 240
    VPE
    10
    EJOT Iso-Dart 260 8500260440 10

    Technische Details

    Bestellbezeichnung
    EJOT Iso-Dart 260
    VPE
    10
