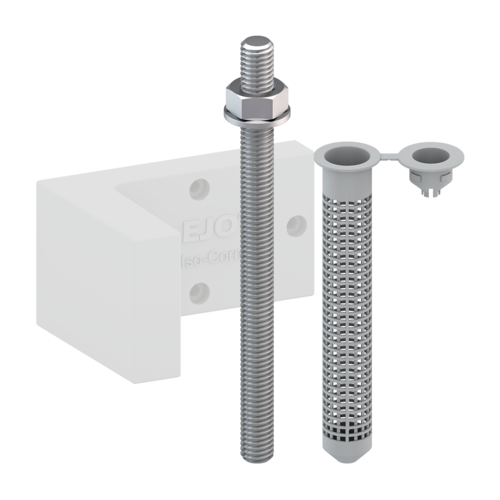

Iso-Corner Kit Injektion

Produktdetails

  • Anwendungen

    • Zur Verankerung des Iso-Corner in Beton, Vollstein und in Lochsteinmauerwerk in Verbindung mit Siebhülse
    • Bestehend aus 3 Stück Ankerstangen AST und 3 Stück Siebhülsen USF
    • Zugelassene Anwendung in Verbindung mit Mörtel Multifix USF / USF Winter
    • Mörtelkartusche ist separat zu bestellen
  • Eigenschaften



    USF / USF Winter:

    • Verarbeitung mit handelsüblicher Auspresspistole möglich
    • Darf in nassem Beton und wassergefüllten
    • Bohrlöchern verwendet werden
    • Lieferung inkl. Mischdüse

    Ankerstange AST

    • zugelassen für Polyester- und Vinylester-Verbundmörtel
    • Zur Verankerung in Beton und Vollstein
    • Zur Verankerung in Lochsteinmauerwerk in Verbindung mit Siebhülse

    Eigenschaften AST Stahl

    • Ankerstange: Festigkeitsklasse 5,8 oder 6,8 nach EN ISO 898-1
    • Mutter: Festigkeitsklasse 5 oder 6 nach EN 20898-2
    • Scheibe: nach EN ISO 7089

    Siebhülse USF

    • Zur Verankerung in Lochsteinmauerwerk
    • Garantiert exakte Justierung der Gewindestange
  • Technische Daten

    Verankerungstiefe ≥ hef:

    • Beton: ≥ 60 mm
    • Vollsteinmauerwerk: 90 mm
    • Lochsteinmauerwerk: 85 mm

    Bohrlochdurchmesser d0:

    • Beton: 12 mm
    • Vollsteinmauerwerk: 12 mm
    • Lochsteinmauerwerk: 16 mm (bei Verwendung der Siebhülse USF 16x85)
Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen
Bestellbezeichnung Artikelnummer VPE
Iso-corner Kit Injektion 8778000170 1

Technische Details

Bestellbezeichnung
Iso-corner Kit Injektion
