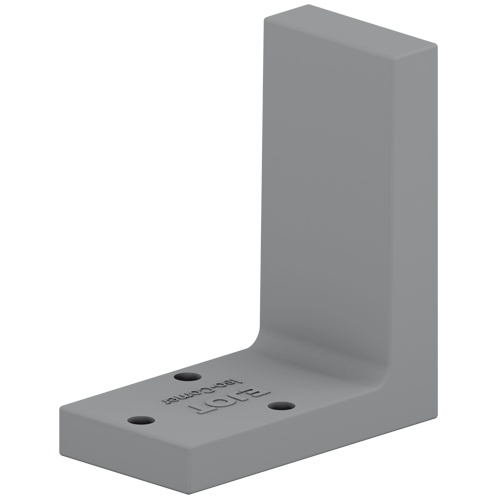

EJOT® Iso-Corner

Produktdetails

  • Anwendungen

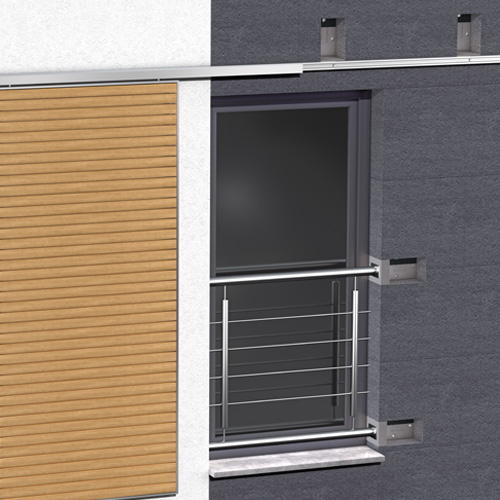

    Für die geplante Montage von mittelschweren bis schweren Anbauteilen an WDVS-Fassaden, z.B.:

    • Geländer
    • Absturzsicherungen
    • Klapp- und Schiebeladen
    • Konsolen, z.B. für Klimageräte



  • Eigenschaften

    • Zugelasse Befestigung in Verbindung mit EJOT Delta PT® 100x60/37 A4

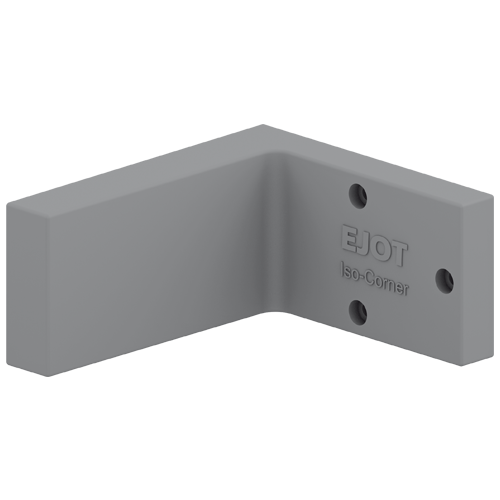

    • Ein Element - zwei Montageflächen
    • "Ablängen auf der Baustelle - die perfekte Anpassung an die Oberfläche"

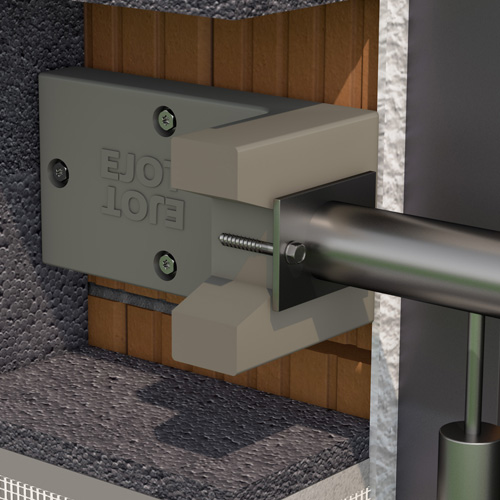

    • Lasteinleitung mit einem Abstand bis 20 mm zur Montagefläche zulässig (Überbrückung nicht tragender Schichten z.B. Putz)
    • Variable Schraubenposition und -anzahl für höchste Flexibilität
    • Reduzierte Wärmebrücken durch thermische Entkoppelung
  • Technische Daten

    Grundplatte: 140 x 270 mm x Bauhöhe

    Bauhöhe Iso-Corner 140: 140 mm
    Bauhöhe Iso-Corner 200: 200 mm
    Bauhöhe Iso-Corner 300: 300 mm

Bitte beachten Sie: WDVS-Produkte sind nur über Systemanbieter zu beziehen

VPE Artikelnummer Bestellbezeichnung
1
8778140070 Iso-Corner 140
1
8778200070 Iso-Corner 200
1
8778300070 Iso-Corner 300
