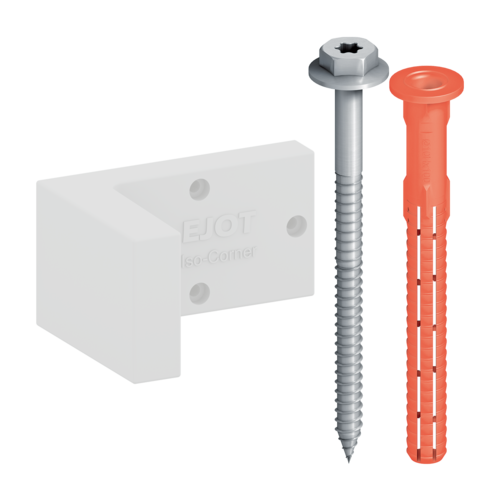

Iso-Corner Kit SDF

Anwendungen

• Zur Verankerung des EJOT Iso-Corner in Beton (Einzelbefestigung, nur für den Markt Deutschland) sowie bei nicht-sicherheitsrelevanten Anwendungen in Wetterschalen, Mauerwerk aus Voll-und Lochbaustoffen und Porenbeton (Mehrfachbefestigung)
• Bestehend aus 3 Stück EJOT Fassadendübeln SDF-KB-10H

Eigenschaften

• Zugelassen für alle gängigen Baustoffe
• Zuverlässiger Halt in Problembaustoffen durch optimiertes Spreizteil
• Sicherer Halt durch radiale Spreizung
• Cr(VI)-freie Oberfläche der Dübelschraube
• Doppelte Verdrehsicherung für eine sichere Montage

Montage

• Bohrloch rechtwinklig zur Oberfläche des Verankerungsgrundes erstellen. Wahl des Bohrverfahrens gemäß Bestimmungen der Zulassung
• Bohrmehl ist aus dem Bohrloch zu entfernen
• Bohrlochtiefe mindestens 10 mm größer als die Verankerungstiefe
• Dübelhülse in Durchsteckmontage bis zur Kopfauflage durch den Iso-Corner ins Bohrloch einsetzen
• Mindest-Verankerungstiefe gemäß Tabelle unbedingt einhalten!
• Beigefügte Spezialschraube bis zur Kopfauflage in die Dübelhülse eindrehen

Hinweis
Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305. Nähere Angaben zu Kennwerten und Lasten entnehmen Sie bitte der Zulassung.

Bitte beachten:
Korrektes Befestigungsmittel abhängig von der Anwendung. Bei sicherheits- und/oder zulassungsrelvanten Anwendungsfällen muss die Auswahl durch (Vor-)Bemessung nachgewiesen werden

Technische Daten

• Bohrlochtiefe ≥ h₁:  80 mm
• Verankerungstiefe ≥ h_nom: ≥ 70 mm
• Bohrlochdurchmesser d₀: 10 mm
• Antrieb: SW13/T40
