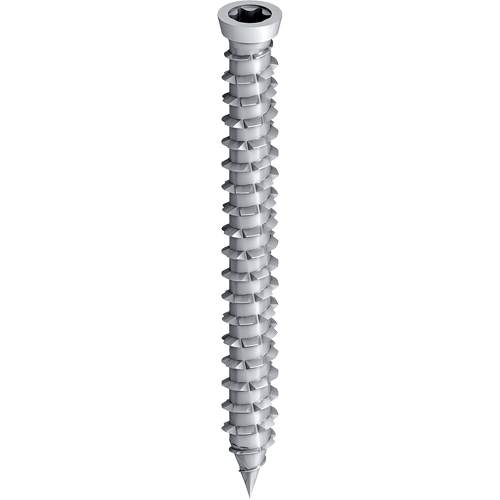

EJOT® Rahmenanker Typ RA-U

Produktdetails

  • Anwendungen

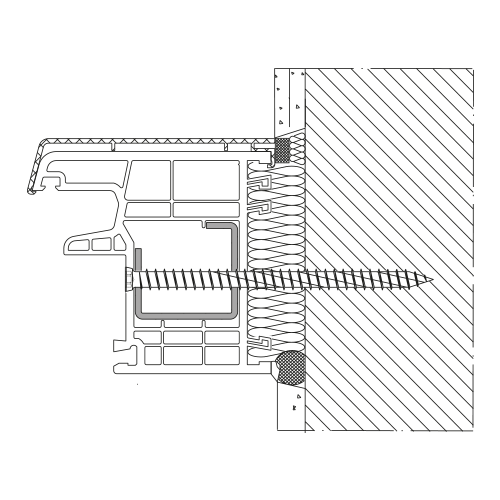

    • Dübellose Direktbefestigung von Kunststoff- und Holzfenstern in Mauerwerk und Beton
    • Effiziente Abstandmontage von Fenstern und Türen
    • Einbau gemäß Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren



  • Eigenschaften

    • Einbruchhemmend (RC2), geprüft im stahlfreiem Kunststofffenster
    • Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
    • Hohe Montageleistung, sichere Verankerung
    • Universell einsetzbar in allen Fensterwerkstoffen
    • Stahl einsatzvergütet
    • Verzicht auf druckfeste Hinterfütterung seitlich möglich bei stahlarmierten Fenstern


    Montageablauf

    • Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
    • Rahmen sorgfältig in Maueröffnung ausrichten
    • Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
    • Eindrehen der EJOT Rahmenanker
    • Nach Bedarf Kappe aufdrücken


    Randabstände

    Es ist ein besonderer Vorteil der EJOT Rahmenanker, dass sie so gut wie keine Spreizwirkung haben. Daher sind deutlich geringere Randabstände möglich als bei herkömmlichen Dübeln. Beachten Sie dazu die Angaben des Wandbaustoffherstellers. Ohne Vorgabe des Wandbaustoffherstellers empfehlen wir bei den EJOT Rahmenankern einen Mindestrandabstand von 50 mm nicht zu unterschreiten.

  • Technische Daten

    • Kopfdurchmesser: 8,5 mm
    • Antrieb: Innensechsrund TX30

    Mindesteinschraubtiefe

    • Beton: 30 mm
    • Kalksandstein, Vollziegel: 40 mm
    • Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
    • Weichholz: 60 mm
    • Hartholz: 40 mm

    Baustoffe: Vorbohr-Ø/Bohrverfahren

    • Stahl, t = 2 mm: 6,2 mm Drehbohren
    • Stahl, t = 4 mm: 6,5 mm Drehbohren
    • Beton ≥ C12/15, Kalksandvollstein, Vollziegel: 6 mm Hammerbohren
    • Kalksandlochstein, Hohlblockstein, Hartholz: 6 mm Drehbohren
    • Hochlochziegel ≥ Plan T12: 5 mm Drehbohren
    • Porenbeton ≥ PP4: entfällt



    Hinweis
    Bitte beachten Sie beim Einbau einbruchhemmender oder absturzsichernder Bauelemente die besonderen Montagehinweise!

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Ø mm Länge mm Werkstoff VPE Verfügbarkeit * Preis / 100
    Rahmenanker RA-U 7,5x40 2261040601 7.5 40.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    40.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x40
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x60 2261060601 7.5 60.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    60.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x60
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x70 2261070601 7.5 70.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    70.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x70
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x80 2261080601 7.5 80.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    80.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x80
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x100 2261100601 7.5 100.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    100.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x100
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x120 2261120601 7.5 120.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    120.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x120
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x135 2261135601 7.5 135.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    135.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x135
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x150 2261150601 7.5 150.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    150.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x150
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x180 2261180601 7.5 180.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    180.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x180
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-U 7,5x210 2261210601 7.5 210.0 verzinkt, blau passiviert 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    7.5
    Länge
    210.0
    Werkstoff
    verzinkt, blau passiviert
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-U 7,5x210
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
