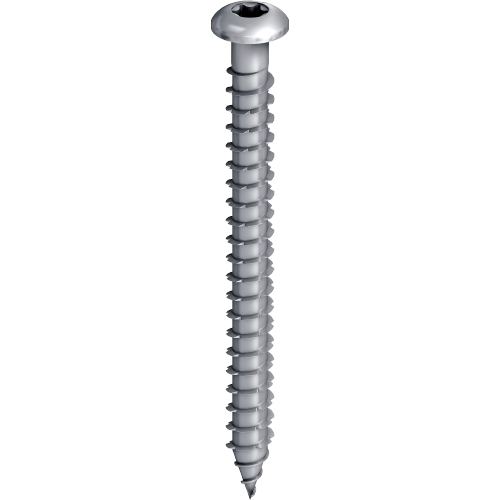

EJOT® Rahmenanker Typ RA-Z

Produktdetails

  • Anwendungen

    • Dübellose Direktbefestigung von Kunststoff- und Holzfenstern in Mauerwerk und Beton
    • Besonders geeignet für PVC Blendrahmen ohne Stahlarmierung
    • Effiziente Abstandmontage von Fenstern und Türen
    • Einbau gemäß Richtlinien der RAL Gütegemeinschaft Fenster und Haustüren
  • Eigenschaften

    • Formschöner breit aufliegender Kopf (Ø12 mm)
    • Einbruchhemmend (RC2), geprüft im stahl freien Kunststofffenster
    • Geprüft als Befestigungsmittel entsprechend ETB-Richtlinie "Bauteile, die gegen Absturz sichern"
    • Reduzierte Einformmomente und exakter Sitz durch perfekte Gewindegeometrie
    • Hohe Montageleistung, sichere Verankerung
    • Stahl einsatzvergütet
    • Verzicht auf druckfeste Hinterfütterung seitlich möglich bei stahlarmierten Fenstern

    Montageablauf

    • Rahmenlöcher Ø 6,2 mm bohren, werkseitig oder vor Ort, Abstände nach RAL Gütebestimmungen
    • Rahmen sorgfältig in Maueröffnung ausrichten
    • Steinlöcher Ø 6 mm bohren, Bohrlochtiefe = Einschraubtiefe + 10 mm
    • Eindrehen der EJOT Rahmenanker
    • Nach Bedarf Kappe aufdrücken



    Randabstände

    Es ist ein besonderer Vorteil der EJOT Rahmenanker, dass sie
    so gut wie keine Spreizwirkung haben. Daher sind deutlich geringere Randabstände möglich als bei herkömmlichen Dübeln. Beachten Sie dazu die Angaben des Wandbaustoffherstellers. Ohne Vorgabe des Wandbaustoffherstellers, empfehlen wir bei den EJOT Rahmenankern einen Mindestrandabstand von
    50 mm nicht zu unterschreiten.

  • Technische Daten

    • Kopfdurchmesser: 12 mm
    • Antrieb: Innensechsrund TX30

    Mindesteinschraubtiefe

    • Beton: 30 mm
    • Kalksandstein, Vollziegel: 40 mm
    • Hochlochziegel, Leichtbeton, Bims, Porenbeton: 60 mm
    • Weichholz: 60 mm
    • Hartholz: 40 mm

    Baustoffe - Vorbohr-Ø/ Bohrverfahren

    • Beton ≥ C12/15, Kalksandvollstein, Vollziegel: 6 mm, Hammerbohren
    • Kalksandlochstein, Hohlblockstein, Holz: 6 mm Drehbohren
    • Hochlochziegel ≥ Plan T12: 5 mm Drehbohren
    • Porenbeton ≥ PP4: entfällt



    Hinweis
    Bitte beachten Sie beim Einbau einbruchhemmender oder absturzsichernder Bauelemente die besonderen Montagehinweise!

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Werkstoff Antrieb VPE Verfügbarkeit * Preis / 100
    Rahmenanker RA-Z-7,5x40 2271040601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z-7,5x40
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z-7,5x60 2271060601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z-7,5x60
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z-7,5x80 2271080601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z-7,5x80
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z-7,5x100 2271100601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z-7,5x100
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z 7,5x120 2271120601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z 7,5x120
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z 7,5x150 2271150601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z 7,5x150
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z 7,5x180 2271180601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z 7,5x180
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z 7,5x210 2271210601 7.5 verzinkt, blau passiviert Innensechsrund T30 100 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z 7,5x210
    VPE
    100
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z 7,5x250 2271250601 7.5 verzinkt, blau passiviert Innensechsrund T30 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z 7,5x250
    VPE
    50
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    Rahmenanker RA-Z 7,5x300 2271300601 7.5 verzinkt, blau passiviert Innensechsrund T30 50 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    7.5
    Werkstoff
    verzinkt, blau passiviert
    Antrieb
    Innensechsrund T30
    Verfügbarkeit
    Bestellbezeichnung
    Rahmenanker RA-Z 7,5x300
    VPE
    50
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
