ALtracs® Plus

Produktdetails

  • Überblick

    • Konstruktionsempfehlung
    • Die gewindefurchende Schraube für Leichtmetalle
    • Prognoseprogramm ALtra CALC® zur Vor­-Auslegung von Verbindungen erspart Ihnen aufwändige Versuche am eigenen Bauteil
    • Hohe Belastbarkeit aufgrund großer Gewinde-Tragtiefe
    • Hohe Selbsthemmung des Gewindes
    • Prospekte und CAD-Daten finden Sie im geschützten Bereich "CAD & mehr"

Hotline

Anwendungstechniker

CAD & mehr - Ihr Online-Service

* Um Zugriff auf unsere CAD-Daten, Werkzeuge und andere Dienste zu bekommen, registrieren Sie sich bitte hier.

ALtracs® Plus CAD Daten *


Hier können Sie CAD Daten, PDF- und DXF-Zeichnungen direkt herunterladen.



ALtra CALC® Prognoseprogramm *

Nutzen Sie unser Prognoseprogramm zur Berechnung und Dimensionierung Ihrer Schraubverbindung. Diese Software kombiniert die Richtlinien der VDI 2230 mit der langjährigen EJOT Erfahrung in der Direktverschraubung.



CAD & mehr - Ihr Online-Servicebereich

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

Ohne Zustimmung der Verschwiegenheitserklärung können Ihnen diese Daten leider nicht bereitgestellt werden.
Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.

  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Zugriff auf die CAD-Daten gewähren

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

CAD-Datenzugriff beantragen

CAD & Mehr

Unter "CAD & Mehr" stellen wir ihnen vertrauliche Informationen zu unseren Produkten DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD-Daten,Produktdaten, Zeichnungen etc.), Berechnungsprogramme, Werknormen und Prospekte zur Verfügung. Diese Daten stehen nur für Kunden der EJOT Industriesparte zur Verfügung.


  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Vielen Dank!

Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.
Sie erhalten eine E-Mail sobald ihr Zugang für "CAD & mehr" freigeschaltet wurde.
Vielen Dank für ihre Geduld.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Prüfen Sie Ihr E-Mail Konto

In der von uns gesendeten E-Mail befindet sich der Link zur Verifizierung Ihres Kontos, bitte klicken Sie diesen an.
Sollten Sie keine E-Mail innerhalb von wenigen Minuten erhalten, überprüfen Sie bitte Ihren Spam-Ordner.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Bitte rufe unsere liebe Mareike an die wird dir schon helfen können - Konnte nicht erneuert werden

Upsiii. Hier ist was kaputt - Bitte kontaktieren Sie unseren Kundendienst



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com


Shop Hinweis:

Die hier in unserem Online-Sortiment sichtbaren Varianten stellen nur einen sehr kleinen Ausschnitt des insgesamt erhältlichen Fertigungsspektrums dar. Dieses beinhaltet eine Vielzahl weiterer Abmessungen, Oberflächen, Kopfformen und Antriebe. Bei Rückfragen steht Ihnen unsere Technische Hotline gerne zur Verfügung (Tel. +49 2751 529-123, E-Mail hotline@ejot.com).


Ausführung der Artikel im Webshop:

Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
Oberfläche: ISO19598-Fe//ZnNi8//Cn/T2yL, (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)

* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Ø mm Länge mm Größe Oberfläche VPE Verfügbarkeit * Preis / 100
    ALtracs® Plus AP 30x10/9 WN5152 6327359809 3.0 10.0 10IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    3.0
    Länge
    10.0
    Größe
    10IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 30x10/9 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 30x8/7 WN5152 6327360809 3.0 8.0 10IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    3.0
    Länge
    8.0
    Größe
    10IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 30x8/7 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 30x6 WN5152 6327361809 3.0 6.0 10IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    3.0
    Länge
    6.0
    Größe
    10IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 30x6 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 40x20/12 WN5152 6327362809 4.0 20.0 20IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    4.0
    Länge
    20.0
    Größe
    20IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 40x20/12 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 40x16/12 WN5152 6327363809 4.0 16.0 20IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    4.0
    Länge
    16.0
    Größe
    20IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 40x16/12 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 40x14/12 WN5152 6327364809 4.0 14.0 20IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    4.0
    Länge
    14.0
    Größe
    20IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 40x14/12 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 40x12/10 WN5152 6327365809 4.0 12.0 20IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    4.0
    Länge
    12.0
    Größe
    20IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 40x12/10 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 40x10 WN5152 6327366809 4.0 10.0 20IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    4.0
    Länge
    10.0
    Größe
    20IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 40x10 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 40x8 WN5152 6327367809 4.0 8.0 20IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    4.0
    Länge
    8.0
    Größe
    20IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 40x8 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    ALtracs® Plus AP 50x12 WN5152 6327368809 5.0 12.0 25IP ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet) 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    Ø
    5.0
    Länge
    12.0
    Größe
    25IP
    Oberfläche
    ISO19598-Fe//ZnNi8//Cn/T2yL (Zink-Nickel 8µm, farblos passiviert, versiegelt und gleitbeschichtet)
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5161 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    ALtracs® Plus AP 50x12 WN5152
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr

    Lieferstatus:

    • Sofort lieferbar
    • In Kürze lieferbar

    „Spezialist“ in Leichtmetallen

    EJOT ALtracs® Plus Schrauben sind speziell entwickelte selbstfurchende Verbindungselemente zur Erreichung maximaler Festigkeiten bei der Verschraubung in Leichtmetall-Werkstoffe und anderen Nicht-Eisen-Metallen, beispielsweise Zink, Kupfer oder Messing. Die ALtracs® Plus kann direkt in das gegossene Loch verschraubt werden. Im Vergleich zu metrischen Schrauben können dadurch signifikante Kosteneinsparungen realisiert werden, da die Anzahl der Arbeitsgänge reduziert wird (z. B. Gewindeschneiden). Als konsequente Weiterentwicklung der ALtracs® Schraube erzielt die ALtracs® Plus ähnliche Festigkeitswerte wie eine metrische Schraube der Festigkeitsklasse 10.9.

    Individuelle Konstruktionsunterstützung

    Das neue Prognoseprogramm EJOT ALtra CALC®, das auf den mechanischen Parametern vieler tausend Anwendungs- und Testverschraubungen basiert, ist für den Konstrukteur eine wertvolle Unterstützung zur Vor-Auslegung von Direktverschraubungen in Leichtmetalle. In dieser Software sind die Verschraubungsparameter der ALtracs® Plus Schraube in Abhängigkeit von Werkstoffen und Vorlochdimensionierungen hinterlegt. So kann bei der Neuauslegung eines Bauteils bereits in der Konstruktionsphase wertvolle Zeit gespart werden.


    CAE-Services - Bauteiloptimierung und Konstruktionsunterstützung

    Zusätzlich unterstützen wir Sie bereits im Entwicklungsstadium mit unseren CAE-Services. Mittels moderner Berechnungswerkzeuge und Simulationstools schätzen wir das Verhalten und die Auswirkung unserer Verbindungselemente auf Ihre Bauteile unter verschiedenen Lastfällen ab und geben Ihnen entsprechende Empfehlungen. Dabei ist es möglich, sowohl die Vorspannkraft-Relaxation einzelner Schraubstellen zu berechnen als auch das Verhalten der kompletten Baugruppe zu analysieren. Hier klicken

    Optimierte Gewindeauslegung

    Der Gewindegeometrie kommt bei der Direktverschraubung in Leichtmetallen eine besondere Bedeutung zu, da die unterschiedlichen Werkstoff-Festigkeiten von Stahl und Leichtmetall eine spezielle Abstimmung der Stahlschraube erfordern. Der Schrauben-Flankenwinkel von 33° formt ein Mutterngewinde mit wesentlich höheren Festigkeiten gegenüber 60° Gewinden. Das Mutterngewinde des schwächeren Werkstoffes Leichtmetall wird durch den geformten dickeren Gewindezahn gestärkt, wodurch ein ausgewogenes Stabilitätsverhältnis erreicht wird. Die Asymmetrie des Flankenwinkels bewirkt eine optimale Materialverdrängung und eine hohe Flächenüberdeckung.

    Sichere Montage

    Die daraus resultierenden, niedrigen Eindreh- und hohen Versagensmomente der ALtracs® Plus realisieren einen großen Korridor zur sicheren Montage mit einfachen, pneumatischen und elektrischen Schraubgeräten. Darüber hinaus sind auch drehmoment- / drehwinkelgesteuerte Anziehverfahren in den überelastischen Bereich der Schraube umsetzbar, da konstruktiv das Versagenskriterium Überdrehen oder Schraubenbruch festgelegt werden kann. Der kreisrunde Gewindequerschnitt in Kombination mit verschiedenen Einschraubtiefen (1 bis 2,5 x d) ermöglicht damit ein hohes Maß an Flexibilität bei der Auswahl des passenden Verschraubungssystems. Die bei der ALtracs® Plus bis nach vorn spitz ausgeformten Gewindeflanken in Verbindung mit der konischen Furchspitze ermöglichen ein zentriertes Ansetzen und leichtes Eindrehen der Schraube, selbst in gegossenen Löchern bei handgehaltenen Schraubwerkzeugen.

    ALtracs® Plus WN 51 Kopfformen und Antriebe

    WN5117 Sechkantkopf mit Flansch
    WN5151 Linsenkopf mit angepresster Scheibe und TORX PLUS®/AUTOSERT

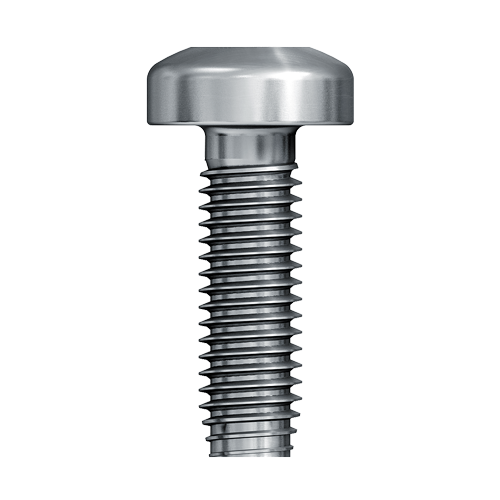

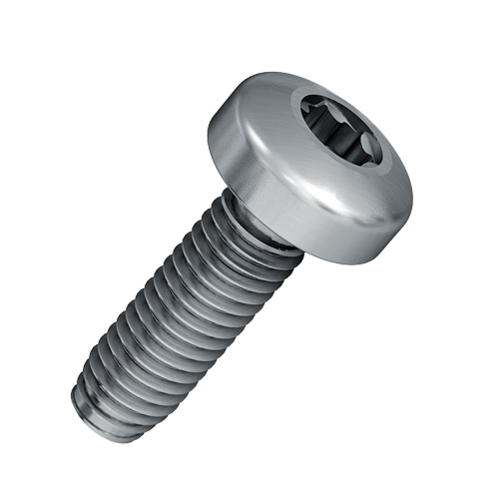

    WN5152 Linsenkopf mit TORX PLUS®/AUTOSERT
    WN5153 Linsensenkkopf mit TORX PLUS®/AUTOSERT
    WN5154 Senkkopf mit TORX PLUS®/AUTOSERT

    Detaillierte Angaben entnehmen Sie bitte der EJOT Werknorm.
    Diese können Sie in unserem Geschützen Bereich "CAD & mehr" herunterladen.
