DELTA PT® Schraube
Hochbelastbare Direktverschraubung in Thermoplaste, auch mit Faserverstärkung

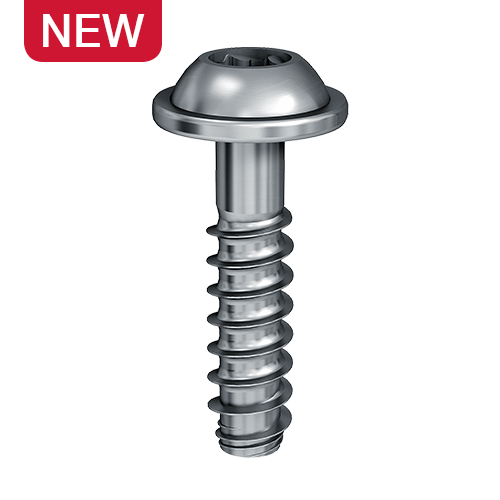

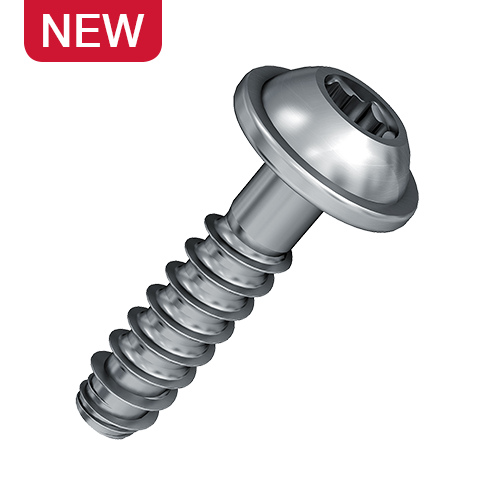

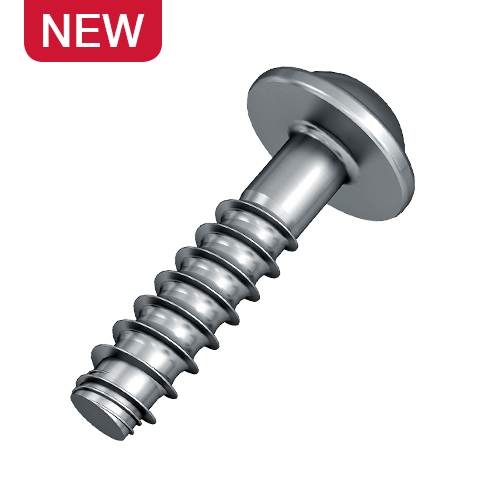

EVO PT®
![[VBT_EVO_PT].png](/medias/sys_master/products/products/h01/h48/9356537462814/75Wx75H-.png)
Produktdetails
-
Überblick
- Ansetzoptimiert
- Einschraubtiefenunabhängiges Eindrehmoment
- Bedarfsgerechte CAE-Unterstützung in der Konstruktionsphase
- Exzellente Prozessfähigkeit
- Standardisierungs-Potenzial
Hotline
Anwendungstechniker
CAD & mehr - Ihr Online-Service
* Um Zugriff auf unsere CAD-Daten, Werkzeuge und andere Dienste zu bekommen, registrieren Sie sich bitte hier.
EVO PT® CAD Daten *
Hier können Sie CAD Daten, PDF- und DXF-Zeichnungen direkt herunterladen.
EVO CALC® Prognoseprogramm *
Nutzen Sie unser neues Prognoseprogramm zur Dimensionierung Ihrer Schraubverbindung sowie zur Berechnung von Montageparametern. Diese Software kombiniert die Richtlinien der VDI 2230 mit der langjährigen EJOT Erfahrung in der Kunststoffdirektverschraubung.
CAD & mehr - Ihr Online-Servicebereich
Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.
Ohne Zustimmung der Verschwiegenheitserklärung können Ihnen diese Daten leider nicht bereitgestellt werden.
Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.
-
Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com
Zugriff auf die CAD-Daten gewähren
Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.
CAD-Datenzugriff beantragen
-
Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com
Vielen Dank!
Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.
Sie erhalten eine E-Mail sobald ihr Zugang für "CAD & mehr" freigeschaltet wurde.
Vielen Dank für ihre Geduld.
-
Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com
Prüfen Sie Ihr E-Mail Konto
In der von uns gesendeten E-Mail befindet sich der Link zur Verifizierung Ihres Kontos, bitte klicken Sie diesen an.
Sollten Sie keine E-Mail innerhalb von wenigen Minuten erhalten, überprüfen Sie bitte Ihren Spam-Ordner.
-
Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com
Bitte rufe unsere liebe Mareike an die wird dir schon helfen können - Konnte nicht erneuert werden
Upsiii. Hier ist was kaputt - Bitte kontaktieren Sie unseren Kundendienst
-
Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com
Can not process your request for CAD
Please contact our customer care
-
Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com
Shop Hinweis:
Die hier in unserem Online-Sortiment sichtbaren Varianten stellen nur einen sehr kleinen Ausschnitt des insgesamt erhältlichen Fertigungsspektrums dar. Dieses beinhaltet eine Vielzahl weiterer Abmessungen, Oberflächen, Kopfformen und Antriebe. Bei Rückfragen steht Ihnen unsere Technische Hotline gerne zur Verfügung (Tel. +49 2751 529-123, E-Mail hotline@ejot.com).
Ausführung der Artikel im Webshop:
Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2)
Oberfläche: Zink-Nickel 8µm*, farblos passiviert, ohne Versiegelung
*Die Schichtdicke der Oberfläche für Durchmesser ≤ 2,5mm liegt bei 4µm.
* Um Preise zu sehen, melden Sie sich bitte hier an.
Filter
Ausgewählte Filter
| Bestellbezeichnung | Artikelnummer | ø mm | Länge mm | Kopfgeometrie | Antriebsgröße | VPE | Verfügbarkeit | * Preis / 100 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EVO PT® 25 x 6/5 WN7451 | 4610032809 | 2.5 | 6.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 8IP | TORX PLUS® | 5.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 25 x 7/6 WN 7451 | 4610033809 | 2.5 | 7.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 8IP | TORX PLUS® | 6.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042 /ZnNi/Cn/T2nL/480h | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 25 x 8/6 WN 7451 | 4610034809 | 2.5 | 8.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 8IP | TORX PLUS® | 6.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042 /ZnNi/Cn/T2nL/480h | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 25 x 10/8 WN 7451 | 4610035809 | 2.5 | 10.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 8IP | TORX PLUS® | 8.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042 /ZnNi/Cn/T2nL/480h | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 25 x 12/10 WN 7451 | 4610036809 | 2.5 | 12.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 8IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042 /ZnNi/Cn/T2nL/480h | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 25 x 14/10 WN 7451 | 4610037809 | 2.5 | 14.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 8IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042 /ZnNi/Cn/T2nL/480h | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 25 x 16/10 WN 7451 | 4610038809 | 2.5 | 16.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 8IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042 /ZnNi/Cn/T2nL/480h | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 8/7 WN 7451 | 4620049809 | 3.0 | 8.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 7.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 8/7 WN 7452 | 4630010809 | 3.0 | 8.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 7.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 10/9 WN 7451 | 4620048809 | 3.0 | 10.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x10/9 WN 7452 | 4630017809 | 3.0 | 10.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 12/9 WN 7451 | 4620047809 | 3.0 | 12.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 12/9 WN 7452 | 4630014809 | 3.0 | 12.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 14/12 WN 7451 | 4620028809 | 3.0 | 14.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 14/12 WN 7452 | 4630009809 | 3.0 | 14.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 16/12 WN 7452 | 4630008809 | 3.0 | 16.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 18/12 WN 7451 | 4620027809 | 3.0 | 18.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 18/12 WN 7452 | 4630007809 | 3.0 | 18.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 30 x 20/12 WN 7451 | 4620026809 | 3.0 | 20.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 10IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 8/7 WN 7451 | 4620046809 | 3.5 | 8.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 7.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 10/9 WN 7451 | 4620043809 | 3.5 | 10.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 10/9 WN 7452 | 4630020809 | 3.5 | 10.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 12/10 WN 7451 | 4620045809 | 3.5 | 12.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 12/10 WN 7452 | 4630021809 | 3.5 | 12.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 14/10 WN 7451 | 4620044809 | 3.5 | 14.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 14/10 WN 7452 | 4630019809 | 3.5 | 14.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 16/14 WN 7451 | 4620037809 | 3.5 | 16.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 14.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 18/14 WN 7452 | 4630018809 | 3.5 | 18.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 14.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 35 x 20/14 WN 7451 | 4620036809 | 3.5 | 20.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 15IP | TORX PLUS® | 14.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 10/9 WN 7451 | 4620032809 | 4.0 | 10.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 10/9 WN 7452 | 4630012809 | 4.0 | 10.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 9.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 12/10 WN 7451 | 4620035809 | 4.0 | 12.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 12/10 WN 7452 | 4630013809 | 4.0 | 12.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 10.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 14/12 WN 7451 | 4620034809 | 4.0 | 14.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 14/12 WN 7452 | 4630015809 | 4.0 | 14.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 16/12 WN 7451 | 4620033809 | 4.0 | 16.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 16/12 WN 7452 | 4630016809 | 4.0 | 16.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 18/16 WN 7451 | 4620031809 | 4.0 | 18.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 16.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 20/16 WN 7451 | 4620029809 | 4.0 | 20.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 16.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 25/16 WN 7451 | 4620030809 | 4.0 | 25.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 16.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 40 x 25/16 WN 7452 | 4630011809 | 4.0 | 25.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 20IP | TORX PLUS® | 16.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 12/11 WN 7451 | 4620055809 | 5.0 | 12.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 11.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 12/11 WN 7452 | 4630027809 | 5.0 | 12.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 11.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 14/12 WN 7451 | 4620056809 | 5.0 | 14.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 14/12 WN 7452 | 4630026809 | 5.0 | 14.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 12.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 16/15 WN 7451 | 4620054809 | 5.0 | 16.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 15.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 16/15 WN 7452 | 4630025809 | 5.0 | 16.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 15.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 20/15 WN 7451 | 4620053809 | 5.0 | 20.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 15.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 20/15 WN 7452 | 4630023809 | 5.0 | 20.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 15.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 25/20 WN 7451 | 4620052809 | 5.0 | 25.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 20.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 25/15 WN 7452 | 4630024809 | 5.0 | 25.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 20.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 1000 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 50 x 30/20 WN 7451 | 4620051809 | 5.0 | 30.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 25IP | TORX PLUS® | 20.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 60 x 14/13 WN 7451 | 4620038809 | 6.0 | 14.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 30IP | TORX PLUS® | 13.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 60 x 16/14 WN 7451 | 4620039809 | 6.0 | 16.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 30IP | TORX PLUS® | 14.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 60 x 16/14 WN 7452 | 4630022809 | 6.0 | 16.0 | WN 7452 - Linsenkopf mit TORX PLUS AUTOSERT | 30IP | TORX PLUS® | 14.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 60 x 20/18 WN 7451 | 4620041809 | 6.0 | 20.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 30IP | TORX PLUS® | 18.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 60 x 25/24 WN 7451 | 4620042809 | 6.0 | 25.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 30IP | TORX PLUS® | 24.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
|||||||||||||
| EVO PT® 60 x 30/24 WN 7451 | 4620040809 | 6.0 | 30.0 | WN 7451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT | 30IP | TORX PLUS® | 24.0 | Stahl, vergütet gem. EJOT WN 7461 Teil 2 (Rm > 1000 N/mm2) | ISO 4042/ZnNi8/Cn/T0 | 500 | |||
Technische Details
Downloads |
Lieferstatus:
- Sofort lieferbar
- In Kürze lieferbar
Prozesssicheres Ansetzen der Schraube
Das spezielle Ansetzgewinde an der Schraubenspitze der EVO PT® ermöglicht ein automatisches Zentrieren der Schraube im Schraubloch. Dies führt zu einem stabilen Montagevorgang bei der Erstmontage und schafft gleichzeitig Abhilfe bei Lochpositionstoleranzen oder achsversetzten Bauteilen. Auch bei einer Wiederholmontage findet die EVO PT® beim Ansetzen einfach und sicher den Gewindegang. Damit können linienintegrierte, vollautomatische Wiederholmontagen realisiert werden.
Konstruktionsseitig ist beim Einsatz der EVO PT® bereits eine kleine Entlastungstiefe ausreichend. Dadurch wird weniger Bauraum benötigt. Neben der vereinfachten Montage erzeugt das Ansetzgewinde der EVO PT® eine gleichmäßige Belastung der Gewindeflanken und der Spannungsverteilung unter dem Schraubenkopf im eingeschraubten Zustand.
Weniger Teilevielfalt und prozesssichere Montage
Der innovative Gewindeformgang der EVO PT® führt während des Eindrehvorgangs zu einem Gewindeformmoment, welches nahezu unabhängig von der Einschraubtiefe ist. Somit kann auch bei unterschiedlichen Einschraubtiefen ein einheitliches Anziehdrehmoment verwendet werden. Daraus resultiert eine Reduzierung der Teilevielfalt je Baugruppe – eine Schraube, ein Anziehdrehmoment!
Bereits während der Projektierung kann auf ein einheitliches Tubendesign gesetzt werden. Damit bietet der Einsatz der EVO PT® ein hohes Standardisierungspotenzial und eine Unterstützung von „Carry-Over-Parts-Strategien“. Durch eine optimale Ausnutzung des geringen Endrehmoments entstehen große Drehmomentfenster, welche eine erhöhte Montagesicherheit zur Folge haben und bei einer gleichzeitigen Kompensation von Prozessschwankungen zu sicheren und reproduzierbaren Verschraubungen führen.
EJOT EVO CALC® – Digitale Services für optimierte Bauteile
Mit dem digitalen Prognoseprogramm EVO CALC® zur Vorauslegung von Verbindungen mit der EVO PT® Schraube ist eine Berechnung der Drehmomente, Vorspannkräfte und Versagensmechanismen möglich. Darüber hinaus steht dem Anwender neben der analytischen Vorauslegung der gewindefurchenden Verschraubung in Thermoplaste eine individuelle, FEM-gestützte Bauteiloptimierung zur Verfügung. Aufwändige Bauteilversuche werden dadurch auf ein Minimum reduziert. Somit können durch den Einsatz von EVO CALC® bereits in der Entwicklungsphase Zeit- und Kosteneinsparungseffekte realisiert werden.
CAE-Services - Bauteiloptimierung und Konstruktionsunterstützung
Zusätzlich unterstützen wir Sie bereits im Entwicklungsstadium mit unseren CAE-Services. Mittels moderner Berechnungswerkzeuge und Simulationstools schätzen wir das Verhalten und die Auswirkung unserer Verbindungselemente auf Ihre Bauteile unter verschiedenen Lastfällen ab und geben Ihnen entsprechende Empfehlungen. Dabei ist es möglich, sowohl die Vorspannkraft-Relaxation einzelner Schraubstellen zu berechnen als auch das Verhalten der kompletten Baugruppe zu analysieren. Hier klicken
