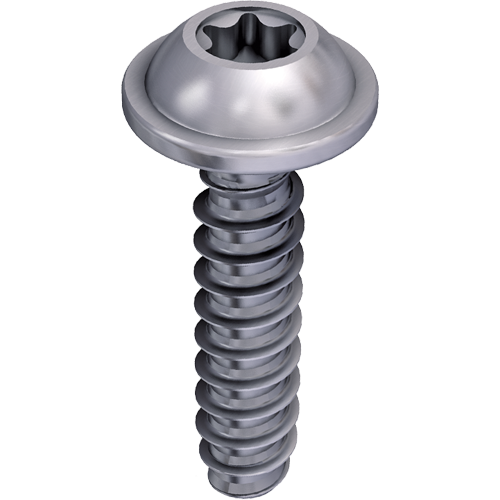

DELTA PT® Schraube

Produktdetails

  • Überblick

    • Standardlängen: ca. 2 bis 10 mal Nenndurchmesser (Weitere auf Anfrage)
    • Standarddurchmesser: von 1 bis 10 mm (Weitere auf Anfrage)
    • Hoch belastbare Direktverschraubung in Kunststoff
    • Einfaches Konstruieren mit Prognoseprogramm EJOT DELTA CALC®
    • Hohe Dauerschwingfestigkeit
    • Sicherheit durch hohe Zug-, Torsions- und Vibrationsfestigkeit
    • Großer Einschraub-Drehzahlbereich möglich
    • Prospekte und CAD-Daten finden Sie im geschützten Bereich "CAD & mehr"
    • Leichtbau: Verwendung kürzerer Schrauben und / oder kleinerer Durchmesser unter bestimmten Bedingungen möglich

Hotline

Anwendungstechniker

CAD & mehr - Ihr Online-Service

* Um Zugriff auf unsere CAD-Daten, Werkzeuge und andere Dienste zu bekommen, registrieren Sie sich bitte hier.

DELTA PT® CAD Daten *

Hier können Sie CAD Daten, PDF- und DXF-Zeichnungen direkt herunterladen.



DELTA CALC® Prognoseprogramm *

Nutzen Sie unser Prognoseprogramm zur Berechnung und Dimensionierung Ihrer Schraubverbindung. Diese Software kombiniert die Richtlinien der VDI 2230 mit der langjährigen EJOT Erfahrung in der Direktverschraubung.



CAD & mehr - Ihr Online-Servicebereich

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

Ohne Zustimmung der Verschwiegenheitserklärung können Ihnen diese Daten leider nicht bereitgestellt werden.
Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.

  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Zugriff auf die CAD-Daten gewähren

Im Moment haben Sie leider keine Berechtigung "CAD & mehr" zu nutzen.

CAD-Datenzugriff beantragen

CAD & Mehr

Unter "CAD & Mehr" stellen wir ihnen vertrauliche Informationen zu unseren Produkten DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD-Daten,Produktdaten, Zeichnungen etc.), Berechnungsprogramme, Werknormen und Prospekte zur Verfügung. Diese Daten stehen nur für Kunden der EJOT Industriesparte zur Verfügung.


  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Vielen Dank!

Ihre Anfrage wird manuell überprüft, dies kann 1 bis 3 Werktage dauern.
Sie erhalten eine E-Mail sobald ihr Zugang für "CAD & mehr" freigeschaltet wurde.
Vielen Dank für ihre Geduld.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Prüfen Sie Ihr E-Mail Konto

In der von uns gesendeten E-Mail befindet sich der Link zur Verifizierung Ihres Kontos, bitte klicken Sie diesen an.
Sollten Sie keine E-Mail innerhalb von wenigen Minuten erhalten, überprüfen Sie bitte Ihren Spam-Ordner.



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Bitte rufe unsere liebe Mareike an die wird dir schon helfen können - Konnte nicht erneuert werden

Upsiii. Hier ist was kaputt - Bitte kontaktieren Sie unseren Kundendienst



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • Bei technischen Fragen steht Ihnen unser Hotline-Team gerne zur Verfügung +49 2751 529-123
    Probleme mit Ihrem Zugang? Mail an: service-industrie@ejot.com


Shop Hinweis:

Die hier in unserem Online-Sortiment sichtbaren Varianten stellen nur einen sehr kleinen Ausschnitt des insgesamt erhältlichen Fertigungsspektrums dar. Dieses beinhaltet eine Vielzahl weiterer Abmessungen, Oberflächen, Kopfformen und Antriebe. Bei Rückfragen steht Ihnen unsere Technische Hotline gerne zur Verfügung (Tel. +49 2751 529-123, E-Mail hotline@ejot.com).



Ausführung der Artikel im Webshop:

Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
Oberfläche: Zink-Nickel 8µm*, farblos passiviert, ohne Versiegelung
*Die Schichtdicke der Oberfläche für Durchmesser ≤ 2,5mm liegt bei 4µm.


* Um Preise zu sehen,  melden Sie sich bitte hier an.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer ø mm Länge mm Kopfgeometrie Antriebsgröße VPE Verfügbarkeit * Preis / 100
    DELTA PT® 14x3 WN 5451 4220225809 1.4 3.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS 3IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.4
    Länge
    3.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS
    Antriebsgröße
    3IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 14x3 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 14x6 WN 5451 4221287809 1.4 6.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS 3IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.4
    Länge
    6.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS
    Antriebsgröße
    3IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 14x6 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 16x5 WN 5451 4220217809 1.6 5.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS 5IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.6
    Länge
    5.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS
    Antriebsgröße
    5IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 16x5 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 16x8 WN 5451 4220343809 1.6 8.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS 5IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.6
    Länge
    8.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS
    Antriebsgröße
    5IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 16x8 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 16x6 WN 5451 4220797809 1.6 6.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS 5IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.6
    Länge
    6.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS
    Antriebsgröße
    5IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 16x6 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 18x5 WN 5451 4221131809 1.8 5.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT 6IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.8
    Länge
    5.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT
    Antriebsgröße
    6IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 18x5 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 18x7 WN 5451 4221132809 1.8 7.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT 6IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.8
    Länge
    7.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT
    Antriebsgröße
    6IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 18x7 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 18x10 WN 5451 4221288809 1.8 10.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT 6IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    1.8
    Länge
    10.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT
    Antriebsgröße
    6IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 18x10 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 20x6 WN 5451 4221127809 2.0 6.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT 6IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    2.0
    Länge
    6.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT
    Antriebsgröße
    6IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 20x6 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
    DELTA PT® 20x8 WN 5451 4221128809 2.0 8.0 WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT 6IP 1000 Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen

    Technische Details

    ø
    2.0
    Länge
    8.0
    Kopfgeometrie
    WN 5451 - Linsenkopf mit angepresster Scheibe und TORX PLUS AUTOSERT
    Antriebsgröße
    6IP
    Oberfläche
    ISO 4042 /ZnNi/Cn/T0/360h
    Antrieb
    TORX PLUS®
    Werkstoff
    Stahl, vergütet gem. EJOT WN 5461 Teil 2 (Rm > 1000 N/mm2)
    Verfügbarkeit
    Bestellbezeichnung
    DELTA PT® 20x8 WN 5451
    VPE
    1000
    * Preis / 100
    Bitte loggen Sie sich ein um den Preis zu sehen Bitte loggen Sie sich ein um den Preis zu sehen
    mehr
